Ürün ayrıntıları:
|
| Durum: | NIB ve kullanılmış | Dal: | Cisco |
|---|---|---|---|
| yukarı bağlantılar: | 4x SFP/SFP+ | Rota sayısı: | IPv4 için 64K, IPv6 için 32K |
| İskele başına bant genişliği: | 48 Gbps | İşlemci: | Dört çekirdekli; 1,8 GHz |
| Vurgulamak: | cisco interface cards,cisco spa module |
||

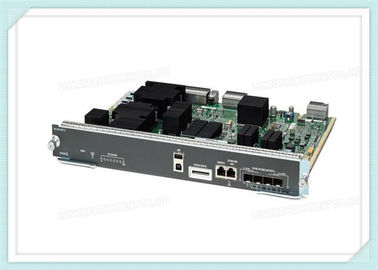

Cisco'nun sınırsız ağlardaki liderliği önemli özelliklerle genişletiliyor: Cisco TrustSec®, Cisco MultiGig, Esnek NetFlow, Cisco EnergyWise®, Cisco UPoE ve Cisco Catalyst 4500E Supervisor Engine 8L-E tarafından sunulan diğer birçok özellik geliştirmesi. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureCisco Catalyst Supervisor Engine 8L-E, Cisco Catalyst 4500 E-Serisi şasi ile desteklenmektedir.
|
WS-X45-SUP8L-E= Spesifikasyon |
|
|
Özellik |
|
|
STATUS LED |
Durum LED'i, denetim motorunun mevcut durumunu ve mevcut yazılım durumunu gösterir. |
|
Dönüştürme düğmesi (sürülmüş) |
RESET anahtarı, anahtarı sıfırlamak ve yeniden başlatmak için kullanılır. |
|
UID LED ve anahtar kombinasyonu |
Bir kombinasyon basma düğmesi anahtarı ve LED göstergesi. Mavi LED ön panelde UID düğmesine basarak veya yazılım yoluyla açılabilir. Fener LED'in ana amacı, yapılandırma veya sorun giderme sırasında uzaktan bir konumdan tanımlamayı sağlamak. LED'i bir düğmeye basarak açıp kapatma yeteneği, tamamen dolu bir rafın diğer tarafına yürümenizi ve düğmeyi tanımlamanızı sağlar.Mavi işaretli LED düğmesine basmak işaretli LED'yi açıp kapatır. |
|
USB portları |
USB portları desteklenir. |
|
CONSOLE portu (RJ-45 bağlantısı) |
Bu, bir RJ-45 konektörü kullanan bir 10/100/1000 portu. Konsol portu, anahtarı yerel olarak (konsol terminaliyle) veya bir modem (uzaktan) aracılığıyla erişmenizi sağlar.Limanın bir RJ-45 bağlantısı var.Konsol bağlantı noktası aşağıdaki işlevleri gerçekleştirmenizi sağlar: CLI'den anahtarı yapılandır Ağ istatistiklerini ve hatalarını izleyin SNMP ajan parametrelerini yapılandır |
|
10/100/1000 MGT portu (RJ-45 bağlantısı) |
Ethernet yönetim portu, bir PC'yi bağlayabileceğiniz bir Katman 3 ana portudur. Ağ yönetimi için anahtar konsolu portu yerine Ethernet yönetim portu kullanabilirsiniz.Bir anahtarı yönetirken, bilgisayarı bir Catalyst 4500 E serisi anahtarıyla Ethernet yönetim bağlantısına bağlayın. |
|
LINK LED (Yönetim bağlantısı) |
10/100/1000 MGT bağlantısı bağlantılı bir LED'ye sahiptir. |
|
SECURE DIGITAL yuvası |
Ön panelde standart bir Güvenli Veri (SD) bellek kartı arayüzü bulunur. |
|
SD LED |
SD LED, SD bellek kartı yuvasının mevcut durumunu gösterir. |
|
Aktif SUP LED |
Etkin denetim motorunun LED'si, denetim motorunun aktif olup olmadığını veya fazladan denetim motor konfigürasyonlarında bekleme modunda olup olmadığını gösterir. |
|
Kullanım LED'leri |
Sekiz LED (yaklaşık bir yüzdede) arka plan üzerindeki mevcut trafik yükünü gösterir. |
|
1G/10G UPLINKS (SFP/SFP+) portları. |
Supervisor Motor 8L-E, küçük form faktörü takılabilir (SFP) alıcıları veya SFP + alıcılarını kullanan dört 1G veya 10G portuna sahiptir. |
|
Yukarı bağlantı bağlantısı LED'leri |
Yukarı bağlantı bağlantı portlarının LED'leri, yukarı bağlantı bağlantılarının durumunu ve etkinliğini gösterir. |
|
Süpervizör Motoru 8L-E Ön Panel LED'leri Renk ve Anlam |
|
|
Durum |
Süpervizör motorunun durumunu gösterir: Yeşil: Tüm teşhis testleri geçti. Orange Sistem başlatma veya teşhis testi devam ediyor. Kırmızı A teşhis testi başarısız oldu. İzleyici motoru devre dışı veya çalışmıyor. |
|
LINK |
10/100/1000 BASE-T Ethernet yönetim portunun durumunu gösterir: Yeşil. Bağlantı çalışıyor. Kapalı ✓ Sinyal tespit edilmiyor, bağlantı yapılandırma hatası var veya bağlantı kullanıcı tarafından devre dışı bırakılmıştır. |
|
SD |
Güvenli dijital bağlantı noktasının durumunu gösterir: Yeşil SD kartı yerleştirildi. SD kartı kaldırıldı veya SD kart bozuk. |
|
Aktif SUP |
Süpervizör motorunun aktif olup olmadığını veya bekleme modunda olup olmadığını gösterir: Yeşil Supervisor motor aktif (gereksiz supervisor motor konfigürasyonlarında) Kapalı Süpervizör motoru bekleme modundadır (gereksiz süpervizör motor konfigürasyonlarında) |
|
Kullanım |
Değiştiricinin çalıştırıldığı zaman, sekiz kullanım LED'si, arka plan üzerindeki mevcut trafik yükünü yaklaşık bir yüzde değeri olarak gösterir.Yükün %5'i. |
|
Uplink port durumu |
Uplink bağlantısı portunun durumunu gösterir: Yeşil. Bağlantı çalışıyor. Portakal Bağlantı kullanıcı tarafından devre dışı bırakıldı Turuncu yanıp sönen Kendini çalıştırma testi, hatalı bir bağlantı noktası gösterir. Kapalı: Sinyal tespit edilmedi veya bağlantı yapılandırma hatası var. |
|
Yukarı bağlantı bağlantısı aktif |
Ön paneldeki iki LED, yukarı bağlantı bağlantısı bağlantısı etkinliğini gösterir: 1-2 ACTIVE, port 1 ve 2'nin aktif olduğunu gösterir. 3-4 ACTIVE, 3 ve 4 numaralı bağlantı noktalarının aktif olduğunu gösterir. Bağımsız denetleyici motor konfigürasyonlarında, tüm dört yukarı bağlantı bağlantısı aktiftir; tüm ACTIVE LED'ler yeşil olarak aydınlatılır. Yedek kontrol motoru konfigürasyonlarında, sadece 1-2 ACTIVE LED yeşil olarak aydınlatılır. |
