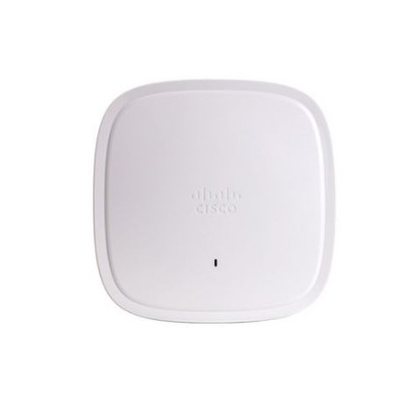

Cisco Catalyst 9100 Series WiFi 6 Erişim Noktaları C9115AXI-A Dahili Anten 4x4: 4 MIMO A Etki Alanı

C9115AXI-A Spesifikasyonu

Açıklama

Cisco Catalyst 9115AX Serisi Erişim Noktası, Dahili anten; Wi-Fi 6; 4x4:4 MIMO, A Alanı

Yazılım

● Cisco Unified Wireless Network Yazılım Sürümü 8.9 veya daha yeni

● Cisco IOS ® XE Yazılım Serisi 16.11 veya daha yeni

Desteklenen kablosuz LAN denetleyici

● Cisco Catalyst 9800 Serisi Kablosuz Denetleyiciler

● Cisco 3500, 5520 ve 8540 Serisi Kablosuz Denetleyiciler ve Cisco Sanal Kablosuz Denetleyicisi

802.11n sürüm 2.0 (ve ilgili) yetenekleri

● Dört uzay akışı ile 4x4 MIMO

● Maksimum oran kombinasyonu (MRC)

● 802.11n ve 802.11a/g kiriş şekillendirme

● 20 ve 40 MHz kanalları

● PHY veri hızları 890 Mbps'e kadar (5 GHz ile 40 MHz ve 2,4 GHz ile 20 MHz)

● Paket toplama: A-MPDU (gönder ve al), A-MSDU (gönder ve al)

● 802.11 Dinamik Frekans Seçimi (DFS)

● Döngüsel Değişim Çeşitliliği (CSD) desteği

802.11ac

● 4x4 aşağı bağlantı dört uzay akışı ile MU-MIMO

● MRC

● 802.11ac ışın şekillendirme

● 20, 40, 80 ve 160 MHz kanalları

● PHY veri hızları 3.47 Gbps'ye kadar (160 MHz 5 GHz ile)

● Paket toplama: A-MPDU (gönder ve al), A-MSDU (gönder ve al)

● 802.11 DFS

● CSD desteği

802.11ax

● 4x4 aşağı bağlantı dört uzay akışı ile MU-MIMO

● Uplink/downlink OFDMA

● TWT

● BSS renklendirme

● MRC

● 802.11 aslı ışın şekillendirme

● 20, 40, 80 ve 160 MHz kanalları

● PHY veri hızları 5.38 Gbps'ye kadar (5 GHz ile 160 MHz ve 2.4 GHz ile 20 MHz)

● Paket toplama: A-MPDU (gönder ve al), A-MSDU (gönder ve al)

● 802.11 DFS

● CSD desteği

Entegre anten

● 2,4 GHz, 3 dBi zirve kazancı, iç anten, azimut'ta omnidirectional

● 5 GHz, zirve kazancı 4 dBi, iç anten, azimut'ta omnidirectional

Dış anten (ayrı satılır)

● Cisco Catalyst 9115AXE Erişim Noktaları, 6 dBi (2.4 GHz ve 5 GHz) 'e kadar anten kazançlarıyla kullanımı için sertifikalandırılmıştır

● Cisco, endüstrinin en geniş yelpazesi olan antenleri sunar ve çeşitli dağıtım senaryoları için en iyi kapsamı sunar

Arayüzler

● 1x 100, 1000, 2500 Çoklu Gigabit Ethernet (RJ-45) IEEE 802.3bz

● Yönetim konsolu portu (RJ-45)

● USB 2.0 (gelecekteki yazılım aracılığıyla etkinleştirilir)

Göstericiler

● Durum LED'i, açılış yükleyicisinin durumunu, ilişki durumunu, çalışma durumunu, açılış yükleyicisinin uyarılarını ve açılış yükleyicisinin hatalarını gösterir

Boyutlar (W x L x H)

● Erişim noktası (montaj koltukları olmadan): C9115I: 8.0 x 8.0 x 1.5 inç (20.3 x 20.3 x 3.8 cm), C9115E: 8.0 x 8.0 x 1.7 inç (20.3 x 20.3 x 4.3 cm)

Girdi gücü gereksinimleri

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)

● Cisco güç enjektörü, AIR-PWRINJ6=

● 802.3af PoE

● Cisco güç enjektörü, AIR-PWRINJ5= (Not: Bu enjektör sadece 802.3af'i destekliyor)

Not: 802.3af PoE güç kaynağı olduğunda, hem 2.4 GHz hem de 5 GHz telsizleri 2x2'ye ve Ethernet 1 Gigabit Ethernet'e düşürülecek.

Çevre

Cisco Catalyst 9115AXI

● Çalışma dışı (stoku) sıcaklık: -22°F - 158°F (-30°C - 70°C)

● Çalışmayan (stoku) yükseklik testi: 25 ̊C, 15,000 ft.

● Çalışma sıcaklığı: 32° - 122° F (0° - 50° C)

● Çalışma nemliği: %10 ila %90 (kondansif olmayan)

● Çalışma yüksekliği testi: 40 ̊C, 9843 ft.

Not: Çevre çalışma sıcaklığı 40°C'yi aştığında, erişim noktası hem 2,4 GHz hem de 5 GHz radyolarda 4x4'ten 2x2'ye değişir, yukarı bağlantı Ethernet 1 Gigabit Ethernet'e indirilir.ve USB arayüzü devre dışı bırakılacak.

Cisco Catalyst 9115AXE

● Çalışma dışı (stoku) sıcaklık: -22°F - 158°F (-30°C - 70°C)

● Çalışmayan (stoku) yükseklik testi: 25 ̊C, 15,000 ft.

● Çalışma sıcaklığı: -4° - 122° F (-20° - 50° C)

● Çalışma nemliği: %10 ila %90 (kondansif olmayan)

● Çalışma yüksekliği testi: 40 ̊C, 9843 ft.

Sistem belleği

● 2048 MB DRAM

● 1024 MB flaş

Kullanılabilir iletim gücü ayarları

2.4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12.5 mW)

● 8 dBm (6.25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0.39mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12.5 mW)

● 8 dBm (6.25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0.39mW)

Frekans bandı ve 20 MHz çalışma kanalları

A (A düzenleme alanı):

● 2.412 ila 2.462 GHz; 11 kanal

● 5.180 ila 5.320 GHz; 8 kanal

● 5.500 ila 5.700 GHz; 8 kanal

(5,600 ila 5,640 GHz hariç)

● 5.745 ila 5.825 GHz; 5 kanal
