Ürün ayrıntıları:
|
| Marka: | Cisco | Tipik çalışma gücü: | 102w |
|---|---|---|---|
| Maksimum güç: | 193W | Sistem belleği: | 16 GB |
| Durum: | 1 Yıllık Değiştirme Garantisi ile Yeni | nakliye: | DHL,UPS,TNT, |
| Vurgulamak: | N3K-C3524P-XL,102W Ethernet Ağ Anahtarı,24 SFP + Ethernet Ağ Anahtarı |
||
N3K-C3524P-XLGenel bakış

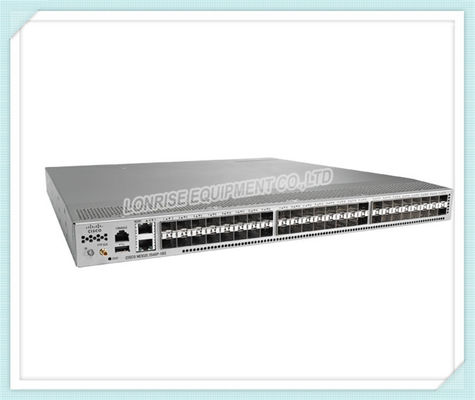

N3K-C3524P-XL, 24 SFP + ile Nexus 3524-XL anahtarıdır. Cisco Nexus 3000 Serisi anahtarları 1, 10,Switch-on-a-Chip (SoC) mimarisinden inşa edilen 40 Gigabit Ethernet anahtarlarıNisan 2011'de tanıtılan bu anahtar serisi, line-rate Layer 2 ve 3 performansını sağlar ve Top-of-the-Rack (ToR) mimarisi için uygundur.Bu anahtar serisi, yüksek frekanslı ticaret (HFT) alanında lider olarak kendini kanıtladı., Yüksek Performanslı Bilgisayar (HPC) ve büyük veri ortamları, yüksek performans ve düşük gecikme ile performans görünürlüğü, otomasyon ve zaman senkronizasyonu alanındaki yenilikler ile eşleştirilerek.
N3K-C3524P-XL Spesifikasyonu |
||
| Fiziksel |
· 24 sabit SFP+ bağlantı noktası (1 veya 10 Gbps); 48 bağlantı noktasına genişletilebilir · Çift redundant sıcak değişken güç kaynakları · Dört ayrı fazlalıklı sıcak değiştirilebilir fan · RF1.0/2.3 QuickConnect bağlantı tipi ile bir 1-PPS zamanlama portu · Bir 10/100/1000 Mbps yönetim portu · Bir RS-232 seri konsol portu · İki USB portu · Yer belirleyici LED · Yer belirleyici LED düğmesi |
|
| Performans |
· 480 Gbps anahtarlama kapasitesi · 360 mpps iletim hızı · Tüm limanlarda hat oranı trafiği (hem 2. hem de 3. katman) · 9216 baytaya kadar yapılandırılabilir MTU'lar (jumbo çerçeveler) |
|
| Tipik çalışma gücü | · 102W | |
| Maksimum güç | · 193W | |
| Tipik ısı dağılımı | · saatte 348 BTU | |
| Maksimum ısı dağılımı | · saatte 658 BTU | |
| Tüm anahtarlar için ortak donanım özellikleri | ||
| Mod | Normal mod | Warp modunda |
| MAC adres sayısı | 64,000 | 8000 |
| IPv4 tek yayın yollarının sayısı | 24,000 | 4000 |
| IPv4 makine sayısı | 64,000 | 8000 |
| IPv4 çoklu yayın yollarının sayısı | 8000 | 8000 |
| VLANS sayısı | 4096 | |
| ACL girişlerinin sayısı | 4096 | |
| Spanning-tree örneklerinin sayısı |
Rapid Spanning Tree Protokolü (RSTP): 512 Çoklu Çaplama Ağacı (MST) Protokolü: 64 |
|
| Ether Kanal Sayısı | 24 | |
| EtherChannel başına port sayısı | 24 | |
| Buffer boyutu | 6 MB 16 port arasında paylaşıldı; toplam 18 MB | |
| Sistem belleği | 16 GB | |
| Başlatma belleği | 16 GB | |
| Güç kaynaklarının sayısı | 2 (gereksiz) | |
| Güç kaynağı türleri |
· AC (ön ve geri hava akışı) DC (ön ve geri hava akışı) |
|
| Giriş voltajı | 100 ila 240 VAC arasında | |
| Sıklık | 50 ila 60 Hz | |
| Güç kaynağı verimliliği | 220V'de %89-91 | |
|
İleri ve geri hava akışı şemaları · Ön hava akışı: Liman tarafı egzozu (hava fan tepsisi ve güç kaynaklarından giriyor ve limanlardan çıkıyor) · Ters hava akışı: Port tarafı giriş (hava portlar üzerinden giriyor ve fan tepsisi ve güç kaynakları üzerinden çıkıyor) Dört bireysel, sıcak değiştirilebilir fan (3 + 1 gereksiz) |
||
| Boyutlar (büyüklük x genişlik x derinlik) | 1.72 x 17.3 x 18.38 inç (4.36 x 43.9 x 46.7 cm) | |
| Ağırlık | 17.4 lb (7.9 kg) | |
| Çalışma sıcaklığı | 32 ila 104° F (0 ila 40°C) | |
| Depolama sıcaklığı | -40 ila 158° F (-40 ila 70° C) | |
| Nitelikli nem (çalışma) |
· 10-85% kondensasyonsuzluk · Maksimum (85%) nem altında 5 güne kadar · ASHRAE veri merkezi ortamını önermek |
|
| Nitelikli nem (çalışmayan) | 5 ila 95% kondensasyonsuz | |
| Yükseklik | 0 ila 10,000 ft (0 ila 3000m) | |
Cisco Nexus 3524-XL Değiştiricileri, sırasıyla, daha hızlı bir CPU'ya sahip, 2,5 GHz'de çalışan Cisco Nexus 3524-X Değiştiricileridir; sistem belleği 16 GB'a yükseltilmiştir; ve bootflash belleği 16 GB'a yükseltilmiştir.Bu geliştirmeler, anahtarların Cisco NX-OS Data Management Engine (DME) modelini desteklemesini sağlar..
Cisco Nexus 3524-XL aşağıdaki donanım yapılandırmasına sahiptir:
· 24 sabit SFP+ bağlantı noktası (1 veya 10 Gbps)
· Çift redundant sıcak değişken güç kaynakları
· Dört ayrı fazlalıklı sıcak değiştirilebilir fan
· RF1.0 ve 2.3 QuickConnect bağlantı tipi ile bir 1-PPS zamanlama portu
· Bir 10/100/1000 yönetim limanı
· Bir RS-232 seri konsol portu
· İki USB portu
· Yer belirleyici LED
· Yer belirleyici LED düğmesi
Hem port tarafı egzoz hem de port tarafı alım hava akışı şemaları için destek mevcuttur.Port tarafı egzoz hava akışı, anahtarın port tarafı sıcak bir koridorda ve güç kaynağı tarafı soğuk bir koridorda olduğunda yararlıdır.. Port tarafı alım hava akışı, anahtarın güç kaynağı tarafı sıcak bir koridorda ve port tarafı soğuk bir koridorda oturduğunda kullanışlıdır.
| Ürün kodu | N3K-C3548P-XL | N3K-C3524P-XL |
| Limanlar | 48 sabit SFP+ bağlantı noktası (1 veya 10 Gbps) | · 24 sabit SFP+ bağlantı noktası (1 veya 10 Gbps); 48 bağlantı noktasına genişletilebilir |
| Fiziksel boyutlar (H x W x D) |
1.72 x 17.3 x 18.38 inç (4.36 x 43.9 x 46.7 cm) | 1.72 x 17.3 x 18.38 inç (4.36 x 43.9 x 46.7 cm) |
| Ağırlık | 17.4 lb (7.9 kg) | 17.4 lb (7.9 kg) |
Aksesuarlar
| Model | Açıklama |
| SFP-10G-SR | 10GBASE-SR SFP+ modülü (MMF) |
| SFP-10G-LR | 10GBASE-LR SFP+ modülü (tek modlu fiber [SMF]) |
| SFP-10G-ER | Cisco 10GBASE-ER SMF için SFP+ modülü |
| GLC-TE | 1000BASE-T SFP |
| GLC-SX-MM | GE SFP, LC konektörü SX alıcı (MMF) |
| GLC-SX-M | 1000BASE-SX SFP alıcı modülü, MMF, 850 nm, DOM |
| NXA-FAN-30CFM-F | N2K/3K Bireysel fan, ileri hava akışı (port tarafı egzozu) |
| NXA-FAN-30CFM-B | N2K / 3K Bireysel fan, ters hava akışı (port tarafı giriş) |
| N2200-PAC-400W | N2K/3K 400W AC Güç kaynağı, Ön hava akışı (port tarafı egzoz) |
| N2200-PAC-400W-B | N2K / 3K 400W AC Güç kaynağı, Ters hava akışı (port tarafı giriş) |
| N2200-PDC-400W | N2K / 3K 400W DC Güç kaynağı, Ön hava akışı (port tarafı egzoz) |
| N3K-PDC-350W-B | N2K/3K 350W DC Güç kaynağı, Ters hava akışı (port tarafı giriş) |
| N3524-LAN1K9= | Nexus 3524 Katman 3 LAN Kurumsal Lisansı (N3K-BAS1K9 Lisansı Gerektirir) |
| N3548-ALGK9= | Nexus 3500 Algo Boost Lisansı |
