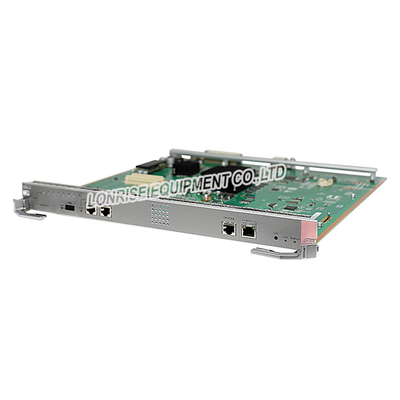

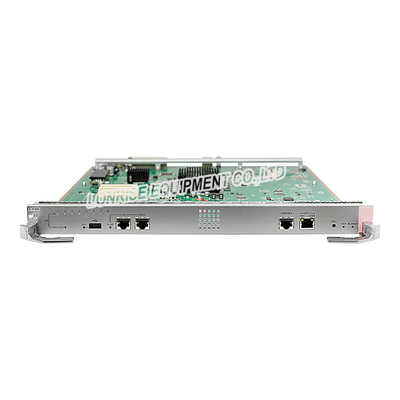

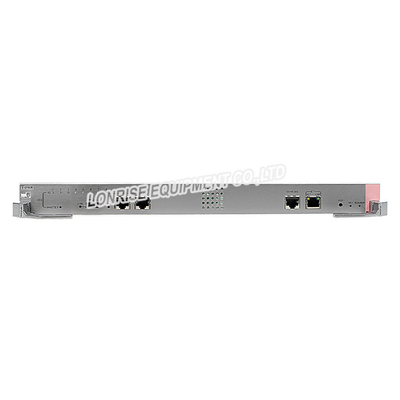

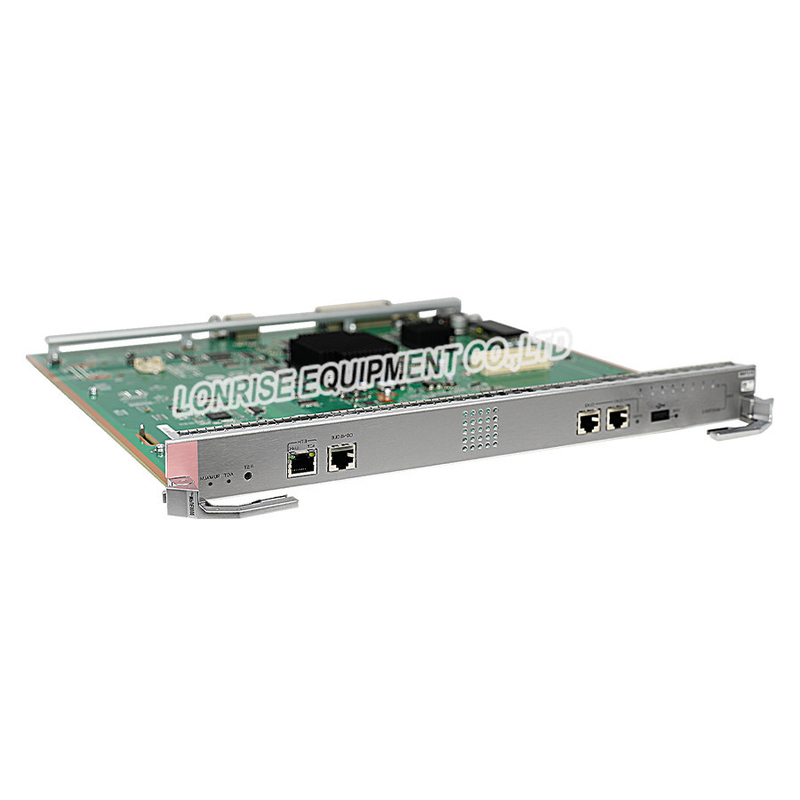

Huawei LST7MPUE0000 - S12700E CloudEngine S12700E Serisi Anahtarlar

Fonksiyonlar

buLST7MPUE0000tüm sistem için kontrol düzlemi ve yönetim düzlemi sağlar.

• Kontrol düzlemi, protokol işleme, servis işleme, rota hesaplama, yönlendirme kontrolü, servis programlama, trafik istatistikleri toplama ve sistem güvenliği gibi fonksiyonlar sağlar.
• Yönetim düzlemi, sistem durumu izleme, ortam izleme, günlük ve alarm işleme, sistem yazılımı yükleme ve sistem yükseltmelerinden sorumludur.

buLST7MPUE0000aşağıdaki işlevsel modüllerden oluşur:

• Kontrol modülü: kontrol ve yönetim düzlemi olarak işlev görür.LST7MPUE0000ve tüm sistem, protokol işlemenin uygulanması, rota hesaplama, yönlendirme kontrolü, sistem yönetimi ve sistem güvenliği.
• Yerel saat modülü: kontrol modülünün çipleri için çalışma saati ve cihaz üzerindeki cihaz yönetimi ve izleme modülünü sağlar.LST7MPUE0000.
• Cihaz yönetimi ve izleme modülü: kontrolör alan ağı (CAN) veri yolu modülünün fonksiyonlarını sağlar.LST7MPUE0000ve LPU'ların CAN veri yolu modüllerini yönetin.
• Güç kaynağı modülü: için güç kaynağı sağlarLST7MPUE0000.
• Katma değerli hizmet modülü: operasyon, yönetim ve bakım (OAM) ve çift yönlü yönlendirme algılama (BFD) gibi gelişmiş hizmetler sağlar
• İşlevleriLST7MPUE0000

• İşlev	Tanım
  Temel fonksiyonlar	buLST7MPUE0000için sistem kontrol ve yönetim birimidir.S12700E-4, S12700E-8 ve S12700E-12.Ana kontrol ünitesini, saat ünitesini ve sistem bakım ünitesini entegre eder.
  OAM	buLST7MPUE0000aşağıdaki OAM işlevlerini destekler: 802.1ag: süreklilik denetimi (CC) paketlerini tanımlar, algılar ve gönderir. Çok Protokollü Etiket Değiştirme (MPLS OAM): MPLS OAM paketlerini tanımlar, algılar ve gönderir. OAM UNCFG_MEP.
  Hafıza	16 GB
  NAND Flaş	2 GB Sistem yapılandırma verileri, başlangıç ​​dosyaları, sistem yazılım paketi ve sistem günlükleri, varsayılan olarak NAND Flash'a kaydedilir.
  Artıklık yedekleme	1+1 sıcak bekleme Anahtarlar için ana kontrol panosu zorunludur.Her bir anahtar, bir veya iki ana kontrol panosu ile yapılandırılmalıdır.Bir anahtar için bir ana kontrol panosu yapılandırıldığında, ana kontrol panosu anahtarın ana kontrol panosu yuvalarından herhangi birine takılabilir.İki ana kontrol panosu yapılandırıldığında, iki ana kontrol panosu, anahtarın güvenilirliğini artırmak için sıcak bekleme modunda çalışır.Aktif ve yedek ana kontrol panoları birbirinin durumunu izler.Aktif ana kontrol panosu arızalanırsa, kesintisiz hizmet sağlamak için yedek ana kontrol panosu otomatik olarak aktif hale gelir.
  Sıcak takas	Desteklenen Aktif kartı çıkarmadan önce bir aktif/bekleme geçişi yapın.
