Ürün ayrıntıları:
|
| Model numarası: | S12700E-4 | Ürün: | Huawei S12700E-4 CloudEngine S12700E Serisi Anahtarlar |
|---|---|---|---|
| Aktarım hızı: | 10/100/1000 Mb/sn | Anahtar Kapasitesi: | 19.2 Tbps/28.8 Tbps |
| Anahtarlama Kapasitesi: | 19.2 Tbps/28.8 Tbps | SFU Yuvaları: | 2 |
| VXLAN: | VXLAN L2 ve L3 ağ geçitleri | İşlev: | VLAN Desteği |
| Vurgulamak: | Cloudengine S12700E Yonga Setleri,S12700E-4 Huawei Cloudengine Anahtarları,VXLAN L2 Huawei Cloudengine |
||

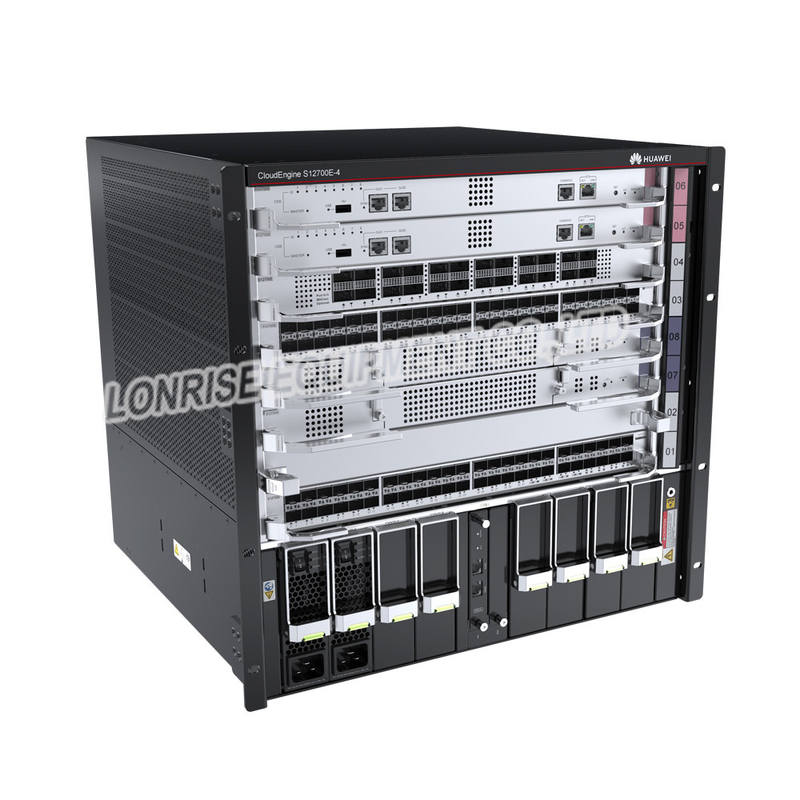

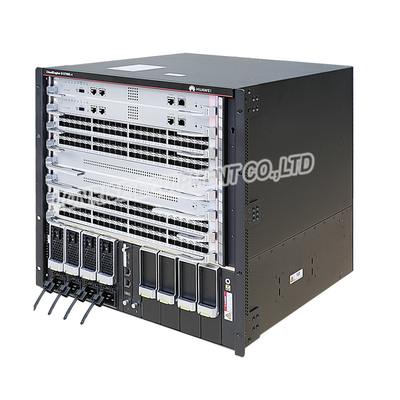

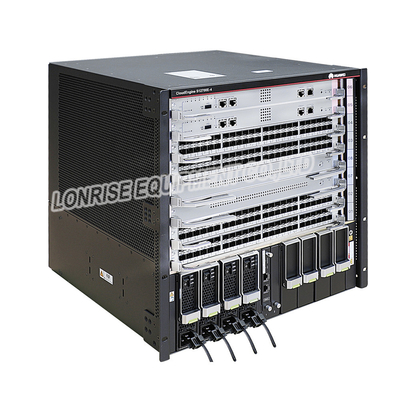

Huawei S12700E - 4 CloudEngine S12700E Serisi Yüksek performanslı yonga setlerini değiştirir
Görünüm ve Yapı
S12700E-4 kasası 10 U yüksekliğindedir (1 U = 44,45 mm).Kasaya takılı kablo yönetim çerçevesi olmadığında, boyutlar (Y x G x D) 441,7 mm x 442 mm x 517.4 mm'dir.Kasada kablo yönetim çerçeveleri takılı olduğunda, boyutlar (Y x G x D) 441,7 mm x 442 mm x 585 mm'dir.

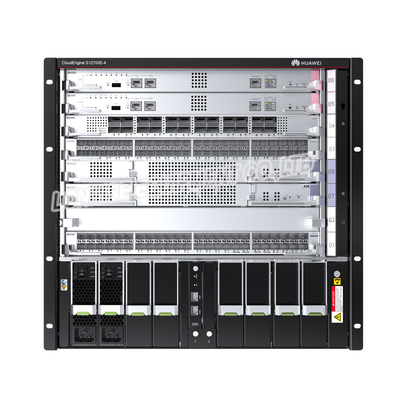

ön yapısını gösterir.S12700E-4şasi.
| 1. İki MPU |
2. Aşağıdaki hizmet kartlarından dördü takılabilir:
NOT:
Bir anahtar tarafından desteklenen kartlar, yazılım sürümüne bağlıdır.Ayrıntılar için Donanım Sorgu Aracı'na bakın. |
3. İki SFU |
4. Bir çift montaj braketi NOT:
Montaj braketleri, kasayı bir kabine sabitlemek için kullanılır. |
| 5. Dört güç modülü | 6. İki CMU |
7. Ön ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
8. Kablo yönetim çerçeveleri NOT:
Kablo yönetim çerçeveleri, kabloları farklı kartlarda ayırır ve kabloların düzenli bir şekilde yönlendirilmesine yardımcı olur. |
| 1. İki Fan Modülü |
2. Arka ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
3. JG yer terminali NOT:
Bir topraklama kablosunun iki delikli OT terminali, kasayı topraklamak için vidalara bağlanabilir. |
4. Hava filtresi NOT:
Hava filtresi kasaya toz girmesini engeller. |
|
5. Bir çift çıkarılabilir tutamak NOT:
Kasayı kaldırmak için bu kolları kasanın iki yanına takabilirsiniz. |
- | - | - |
S12700E-4 serisi anahtarların özellikleri
|
Kalem |
Tanım |
|---|---|
| LPU yuvalarının sayısı | 4 |
| MPU yuvalarının sayısı | 2 |
| SFU yuvası sayısı | 2 |
| Fan yuvası sayısı | 2 |
| Güç modülü yuvalarının sayısı | 4 |
| CMU slot sayısı | 2 |
| Kasa başına bağlantı noktası yoğunluğu | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Kurulum | Anahtar, bir N66E veya N68E kabine, bir veya iki kasa için bir kabine monte edilebilir. |
| Küme anahtar sistemi (CSS) | Hizmet bağlantı noktası kümelemesi |
|
Maksimum güç tüketimi (tam yapılandırılmış) NOT:
Bir şasinin ısı yayma değeri, mevcut güç tüketimine eşittir. |
3344 W |
| Güç özellikleri |
|
| Boyutlar (Y x G x D, raf montaj braketleri olmadan) |
|
| Ağırlık (boş/tam yapılandırılmış) | 24,5 kg/66 kg (54 lb/145,5 lb) |
| Güvenilirlik ve kullanılabilirlik |
NOT:
Önceki değerler, ürünün tipik konfigürasyonuna göre hesaplanır.Gerçek değerler, üründe kurulu modüllere bağlı olarak değişecektir. |
| Çevre özellikleri |
|
| Normal sıcaklıkta gürültü (ses gücü) | ≤ 78 dB(A) |
| sertifika |
|
| Parça numarası | 02115869 |
