Ürün ayrıntıları:
|
| Model numarası: | S12700E-8 | Ürün adı: | Huawei S12700E-8 CloudEngine S12700E Serisi Anahtarlar |
|---|---|---|---|
| Tip: | kampüs anahtarı | Çalışma gerilimi DC: | -48V - -60V AC:90V - 290V |
| Anahtarlama Kapasitesi: | 512 Tb/sn | Tampon Kapasitesi: | Bağlantı noktası başına 200 ms'ye kadar veri arabelleğe alma |
| Artıklık Tasarımı:: | MPU, SFU, güç modülü ve fan modülü | Ağırlık (boş şasi): | 42.5kg |
| Vurgulamak: | S12700E Huawei Cloudengine Anahtarları,Cloudengine S12700E Kampüs Anahtarı,MPU Cloudengine S12700E |
||

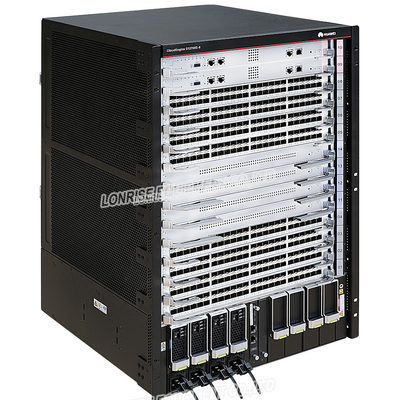

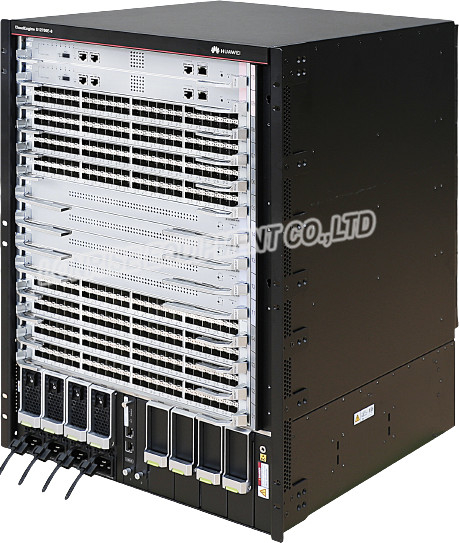

Huawei S12700E-8 CloudEngine S12700E Serisi Anahtarlar
Görünüm ve Yapı
S12700E-8 şasisi 15 U yüksekliğindedir (1 U = 44,45 mm).Kasaya takılı kablo yönetim çerçevesi olmadığında, boyutlar (Y x G x D) 663,9 mm x 442 mm x 517.4 mm'dir.Kasada kablo yönetim çerçeveleri takılı olduğunda, boyutlar (Y x G x D) 663,9 mm x 442 mm x 585 mm'dir.

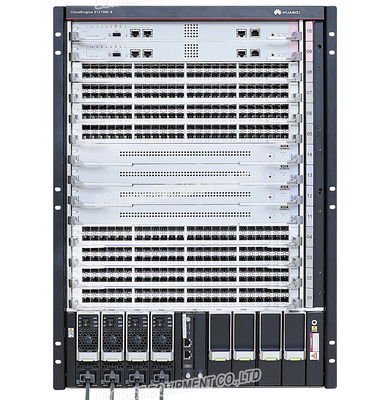

ön yapısını gösterir.S12700E-8şasi.
| 1. İki MPU |
2. Aşağıdaki hizmet kartlarından sekizi takılabilir:
NOT:
Bir anahtar tarafından desteklenen kartlar, yazılım sürümüne bağlıdır.Ayrıntılar için Donanım Sorgu Aracı'na bakın. |
3. Dört SFU |
4. Bir çift montaj braketi NOT:
Montaj braketleri, kasayı bir kabine sabitlemek için kullanılır. |
| 5. Altı güç modülü | 6. İki CMU |
7. Ön ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
8. Kablo yönetim çerçeveleri NOT:
Kablo yönetim çerçeveleri, kabloları farklı kartlarda ayırır ve kabloların düzenli bir şekilde yönlendirilmesine yardımcı olur. |
arka yapısını gösterir.S12700E-8şasi.
S12700E-8şasi yapısı (arkadan görünüm)
| 1. Dört Fan Modülü |
2. Arka ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
3. JG yer terminali NOT:
Bir topraklama kablosunun iki delikli OT terminali, kasayı topraklamak için vidalara bağlanabilir. |
4. Hava filtresi NOT:
Hava filtresi kasaya toz girmesini engeller. |
|
5. Bir çift çıkarılabilir tutamak NOT:
Kasayı kaldırmak için bu kolları kasanın iki yanına takabilirsiniz. |
- | - | - |
S12700E-8 serisi anahtarların özellikleri
|
Kalem |
Tanım |
|---|---|
| LPU yuvalarının sayısı | 8 |
| MPU yuvalarının sayısı | 2 |
| SFU yuvası sayısı | 4 |
| Fan yuvası sayısı | 4 |
| Güç modülü yuvalarının sayısı | 6 |
| CMU slot sayısı | 2 |
| Kasa başına bağlantı noktası yoğunluğu | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Kurulum | Anahtar, bir kasa için bir kabin olan bir N66E veya N68E kabine monte edilebilir. |
| Küme anahtar sistemi (CSS) | Hizmet bağlantı noktası kümelemesi |
|
Maksimum güç tüketimi (tam yapılandırılmış) NOT:
Bir şasinin ısı yayma değeri, mevcut güç tüketimine eşittir. |
6950 W |
| Güç özellikleri |
|
| Boyutlar (Y x G x D, raf montaj braketleri olmadan) |
|
| Ağırlık (boş/tam yapılandırılmış) | 42,5 kg/114 kg (93,7 lb/251,3 lb) |
| Güvenilirlik ve kullanılabilirlik |
NOT:
Önceki değerler, ürünün tipik konfigürasyonuna göre hesaplanır.Gerçek değerler, üründe kurulu modüllere bağlı olarak değişecektir. |
| Çevre özellikleri |
|
| Normal sıcaklıkta gürültü (ses gücü) | ≤ 78 dB(A) |
| sertifika |
|
| Parça numarası | 02115870 |
