| modeli: | S7712 | Ürün adı: | S7700 Serisi Akıllı Gigabit Kurumsal Yönlendirme POE Ağ Anahtarı S7712 |
|---|---|---|---|
| İşlev: | LACP, SNMP, İstiflenebilir, VLAN Desteği, LACP, İstiflenebilir, | Anahtar Kapasitesi: | 4.64 Tbps, 4.64 Tbps |
| Boyutlar (Y x Gx D mm): | 663.9,10U *442*517.4 | şasi ağırlığı: | 25kg |
| Aktarım hızı: | 10/100/1000 Mb/sn | bağlantı noktası İletişim Modu: | Tam Dubleks ve Yarım Dubleks |
| Yönlendirme Performansı: | 3480Mpps | MPU Yuvası: | 2 |
| Vurgulamak: | LACP Huawei S7700 Serisi Anahtarlar,3480Mpps Huawei S7712 Anahtarlar,2 MPU S7700 Akıllı Yönlendirme Anahtarı |
||

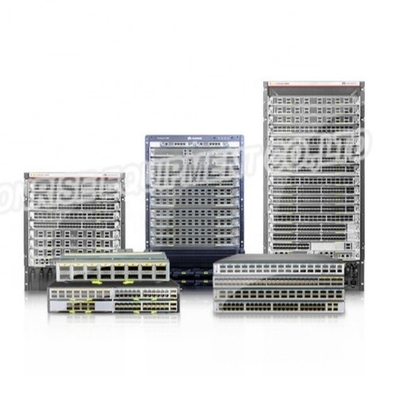

Huawei S7712 S7700 Serisi, ağ üreticisi için orijinal yeni stoğu değiştirir
Görünüm ve Yapı
buS7712şasi 15 U yüksekliğindedir (1 U = 44,45 mm).Kasada kablo yönetim çerçevesi takılı olmadığında, boyutlar (Y x G x D) 663,9 mm x 442 mm x 517.4 mm'dir.Kasada kablo yönetim çerçeveleri takılı olduğunda, boyutlar (Y x G x D) 663,9 mm x 442 mm x 585 mm'dir.
önden görünüşünü gösterirS7712şasi yapısı.
|
1. Aşağıdaki servis kartlarından on iki tanesi takılabilir:
|
2. İki MPU |
3. Bir çift montaj braketi NOT:
Montaj braketleri kasayı kabine sabitlemek için kullanılır. |
| 4. Dört güç modülü | 5. İki EH1D200CMU00-Merkezi İzleme Birimi |
6. Dört PoE güç modülü
NOT:
Ayrıntılar için bkz. Güç Modülü. |
|
7. Topraklama vidası NOT:
Şasiyi topraklamak için topraklama vidası kullanılır. |
8. Ön ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
9. Kablo yönetim çerçeveleri NOT:
Kablo yönetim çerçeveleri, kabloları yönlendirmek için kullanılır. |

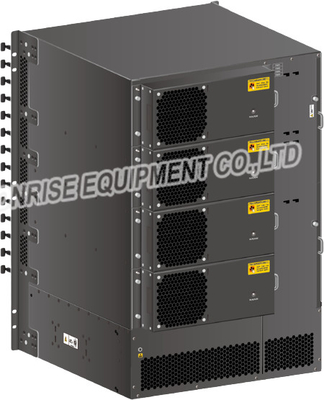

arkadan görünüşünü gösterirS7712şasi yapısı.
| 1. Dört Fan Modülü |
2. Arka ESD jakı NOT:
Bir ESD bilek kayışının toprak terminali bu jaka takılabilir.ESD bilek kayışı, kasa güvenilir şekilde topraklandığında ESD koruması sağlayabilir. |
3. Hava filtresi NOT:
Hava filtresi kasaya toz girmesini engeller. |
|
4. Bir çift çıkarılabilir tutamak NOT:
Kasayı kaldırmak için bu kolları kasanın iki yanına takabilirsiniz. |
- | - |
S7712 kasası ve yazılım sürümleri arasında eşleme
|
şasi |
sürüm |
|---|---|
| S7712 şasi | V100R003C01 ve sonraki sürümler |
| S7712 PoE şasi | V100R003C01 ve sonraki sürümler |
| S7712 şasi, FCC sertifikalı | V200R003C00 ve sonraki sürümler |
| S7712 PoE kasa, FCC sertifikalı | V200R003C00 ve sonraki sürümler |
S7712şasi özellikleri
|
Kalem |
Tanım |
|---|---|
| LPU yuvaları | 12 |
| MPU yuvaları | 2 |
| Fan yuvaları | 4 |
| Sistem güç kaynağı yuvaları | 4 |
| PoE güç kaynağı yuvaları | 4 |
| Maksimum bağlantı noktası yoğunluğu |
|
| Kurulum | Bir N66E veya N68E kabininde, bir kasa için bir kabin |
| CSS | CSS kartı veya hizmet bağlantı noktası kümelemesi |
| giriş noktası |
|
|
Maksimum güç tüketimi (tamamen yapılandırılmış, PoE güç kaynağı yok) NOT:
Bir kasanın ısı yayma değeri, kasanın mevcut güç tüketimine eşittir. |
4200W |
| Güç özellikleri |
|
| Boyutlar (Y x G x D, raf montaj braketleri olmadan) |
|
| Ağırlık (boş/tam yapılandırılmış) | 25 kg/97 kg (55.1 lb/213,8 lb) |
| Güvenilirlik ve kullanılabilirlik |
NOT:
Önceki değerler, ürünün tipik konfigürasyonuna göre hesaplanır.Gerçek değerler, üründe kurulu modüllere bağlı olarak değişecektir. |
| Çevre özellikleri |
|
| Normal sıcaklıkta gürültü (akustik güç) | ≤ 72 dB(A) |
| sertifika |
|
| Parça numarası |
|
