| Menşe yeri: | Çin | Marka adı: | Hua wei |
|---|---|---|---|
| Sertifika: | All | Yetenek temini: | Haftada 10 Takım/Takım |
| iletişim modu: | Tam Dubleks ve Yarım Dubleks | Ürün: | Huawei CE16808A - B05 CloudEngine 16800 Serisi Anahtarlar |
| İşlev: | LACP, POE, QoS, SNMP, İstiflenebilir, VLAN Desteği | anahtar kelime: | 16800 Serisi Anahtarlar |
| Vurgulamak: | 16800 Serisi Huawei Bulut Motor Anahtarları,LACP Huawei Bulut Motor Anahtarları,Tam Çift Yönlü Huawei Bulut Motoru |
||

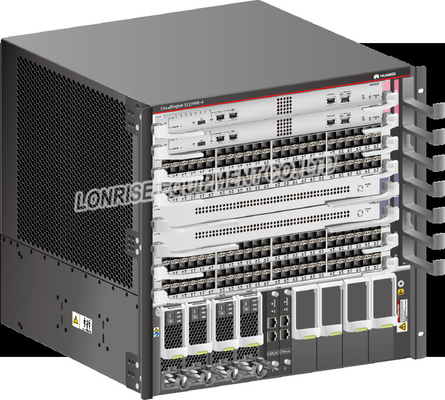

Huawei CE16808A - B05 CloudEngine 16800 Serisi Anahtarlar
genel bakış
buBulutMotoru 16808DC, AC ve yüksek voltajlı DC güç kaynağı modlarını destekler.Cihaz, güç giriş modülleri (PEM'ler) aracılığıyla en fazla iki güç kaynağına bağlanabilir.Her bir güç modülünün (PM) iki güç girişi vardır ve bunlar tüm cihaza güç sağlamak için PEM'e sağlanan gücü dönüştürürler.
Güç kaynağı üniteleriBulutMotoru 16808kasanın üst kısmında bulunur.Güç kaynağı birimleri, kasanın önündeki PM'ler ve güç anahtarlarıdır ve kasanın arkasında bir PEM'dir.her birimin işlevlerini açıklar.
|
Numara. |
Bileşen |
Tanım |
|---|---|---|
| 1 | ÖĞLEDEN SONRA | Sağlanan gücü bir PEM'e dönüştürür ve ardından tüm cihaza güç arka paneli ve bara üzerinden güç sağlar. |
| 2 | Güç düğmesi |
PM'lerin güç çıkışını kontrol eder.İki güç anahtarı birbirini yedekler.Bunlardan biri veya her ikisi açıldığında, PM'lerin güç çıkışı etkinleştirilir. FARK ETME:
Güvenilirliği sağlamak için, cihaz çalışırken her iki güç anahtarının da açık olması gerekir. |
| 3 | PEM |
Bir güç kaynağına bağlanır. Bir PEM, güç soketleri veya terminal blokları aracılığıyla iki güç kaynağına bağlanabilir.Bu tasarım, 1+1 güç kaynağı yedekliliği uygulayarak, ekipman odasındaki bir güç kaynağının arızalanması durumunda cihazın kapanmamasını sağlar. |
buBulutMotoru 16808bir DC PEM ile donatılmalıdır.Bu PEM, her 10'u bir güç kaynağına bağlı olan 20 terminal bloğuna sahiptir.Her DC PM'nin, her biri ekipman odasındaki bir güç kaynağından gelen iki güç girişi vardır.DC PM, gücü güç arka paneline dönüştürür ve verir, bu da iki güç kaynağının birbirini yedeklemesine izin verir.Şekil 3-11DC güç kaynağı mimarisini gösterirBulutMotoru 16808.
buBulutMotoru 16808bir AC ve yüksek voltajlı DC PEM ile donatılmalıdır.Bu PEM, her 10'u bir güç kaynağına bağlı olan 20 güç soketine sahiptir.Her AC ve yüksek voltajlı DC PM, her biri ekipman odasındaki bir güç kaynağından gelen iki güç girişine sahiptir.AC ve yüksek voltajlı DC PM, gücü güç arka paneline dönüştürür ve verir, bu da iki güç kaynağının birbirini yedeklemesine izin verir.
buBulutMotoru 16808doğrudan bir güç kaynağına bağlanabilir veya bir güç dağıtım birimi (PDU) aracılığıyla dolaylı olarak bağlanabilir.Bir cihazı bir güç kaynağına doğrudan bağlamak, DC güç kaynağı modundakilere benzer kablo bağlantıları kullanır ve burada açıklanmamıştır.Aşağıda, bir cihazın bir PDU aracılığıyla bir güç kaynağına dolaylı olarak bağlı olduğu senaryodaki güç kaynağı mimarisi açıklanmaktadır.
AC, yüksek voltajlı DC ve AC ve yüksek voltajlı DC hibrit güç kaynakları desteklenir.
