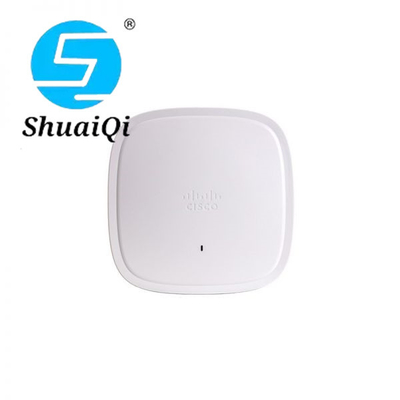

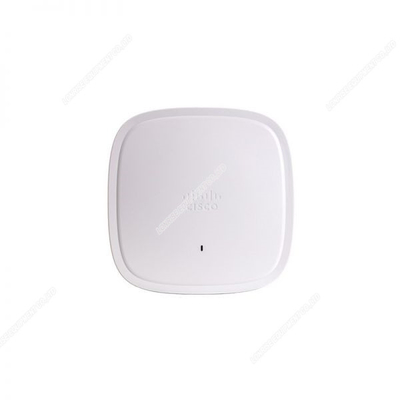

C9130AXI-H Yeni Orijinal 9130AX Serisi Erişim Noktası kablosuz erişim noktası - Wi-Fi 6

C9130AXI-HSpesifikasyon

Yazılım

Katalizör 9130AXI

• Cisco Birleştirilmiş Kablosuz Ağ Yazılım Serisi 8.10.x veya sonrası

• Cisco IOS®XE Yazılım Serisi 16.12.1 AP Aygıt Paketi veya daha yeni

Desteklenen kablosuz LAN denetleyici

• Cisco Catalyst 9800 Serisi Kablosuz Denetleyiciler

• Cisco 3504, 5520 ve 8540 Kablosuz Denetleyicileri ve Cisco Sanal Kablosuz Denetleyicisi

802.11n sürüm 2.0 (ve ilgili) yetenekleri

• Dört uzay akışı ile 4x4 MIMO

• Maksimum oran kombinasyonu (MRC)

• 802.11n ve 802.11a/g

• 20 ve 40 MHz kanalları

• PHY veri hızları 1,5 Gbps'e kadar (5 GHz ile 40 MHz ve 2,4 GHz ile 20 MHz)

• Paket toplama: Toplam MAC Protokol Veri Birimi (A-MPDU) (gönder ve al), Toplam MAC Hizmet Veri Birimi (A-MSDU) (gönder ve al)

• 802.11 Dinamik Frekans Seçimi (DFS)

• Döngüsel Değişim Çeşitliliği (CSD) desteği

802.11ac

• Sekiz mekansal akışa sahip 8x8 aşağı bağlantı MU-MIMO

• MRC

• 802.11ac ışın şekillendirme

• 20-, 40-, 80-, ve 160-MHz kanalları

• PHY veri hızları 6.9 Gbps'ye kadar (160 MHz 5 GHz ile)

• Paket toplama: A-MPDU (gönder ve al), A-MSDU (gönder ve al)

• 802.11 DFS

• CSD desteği

• WPA3 desteği

802.11ax

• Sekiz mekansal akışla 8x8 yükseliş/alt bağlantı MU-MIMO

• Uplink/downlink OFDMA

• TWT

• BSS renklendirme

• MRC

• 802.11 ekselanslı ışın şekillendirme

• 20-, 40-, 80-, ve 160-MHz kanalları

• PHY veri hızları 10 Gbps'ye kadar (5 GHz ile 160 MHz ve 2.4 GHz ile 20 MHz)

• Paket toplama: A-MPDU (gönder ve al), A-MSDU (gönder ve al)

• 802.11 DFS

• CSD desteği

• WPA3 desteği

Entegre anten

• 2.4 GHz: Zirve kazancı 4 dBi, iç anten, azimutta omnidirectional

• 5 GHz: Zirve kazancı 6 dBi, iç anten, azimutta omnidirectional

Akıllı anten konektörü ile harici anten

• Cisco Catalyst 9130AXE Erişim Noktası, 13 dBi (2.4 GHz ve 5 GHz) 'e kadar anten kazançlarıyla kullanım için sertifikalandırılmıştır

• Cisco, endüstrinin en geniş yelpazesini sunarak, çeşitli dağıtım senaryoları için en iyi kapsamı sunar.

• Akıllı anten konektöründe Kendini Tanıyan Antenleri (SIA) Destekler

• Akıllı anten konektörü, 8-DART arayüzüne sahip kompakt bir çoklu RF konektörüdür

• Bir RP-TNC konektörü olan antenlerle kullanıldığında AIR-CAB002-D8-R= 2-fppt akıllı anten konektörü gereklidir.

• AIR-ANT2513P4M-N= anten ile kullanıldığında AIR-CAB003-D8-N= 3 ft akıllı anten konektörü gereklidir.

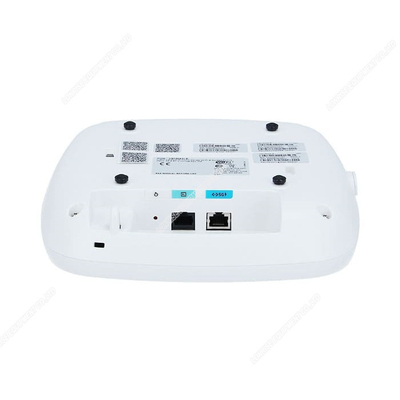

Arayüzler

• 1x 100, 1000, 2500, 5000 Multigigabit Ethernet (RJ-45)- Evet.IEEE 802.3bz

• Yönetim konsolu portu (RJ-45)

• USB 2.0 4.5W (gelecekteki yazılım yoluyla etkinleştirilir)

Göstericiler

Boyutlar (W x L x H)

• Erişim noktası (montaj koltukları olmadan):

- C9130AXI: 8.9 x 8.9 x 1.88 inç (22.6 x 22.6 x 4.8 cm)

Çevre

Cisco Catalyst 9130AXI

• Çalışma dışı (koruma) sıcaklık: -22°158'e kadar°F (-30°70'e kadar°C)

• Çalışmayan (stoku) yükseklik testi: 25̊C, 15,000 ft (4600 m)

• Çalışma sıcaklığı: 32°122'ye°F (0°50'ye kadar°C)

• Çalışma nemliği: 10% ila 90% (kondansiyonsuz)

• Çalışma yüksekliği testi: 40̊C, 9843 ft (3000 m)

Not: Çevre çalışma sıcaklığı 40'ı aştığında°C, erişim noktası 5 GHz telsizinde 8x8'den 4x4'e geçecek, yukarı bağlantı Ethernet 1 Gigabit Ethernet'e indirilecek; Bununla birlikte, USB arayüzü etkinleştirilir.

Sistem belleği

• 2048 MB DRAM

• 1024 MB flaş

Kullanılabilir iletim gücü ayarları

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0.39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Çakışmayan kanalların maksimum sayısı

2.4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

Not: Bu düzenleme alanına göre değişir. Her düzenleme alanı için özel ayrıntılar için ürün dokümantasyonuna bakın.

• Güvenlik:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 No. 60950-1

- AS/NZS60950.1

- UL 2043

- Sınıf III ekipman

• Emisyonlar:

- CISPR 32 (2015 revizyonu)

- EN 55032 (2012/AC:2013 revizyonu)

- EN 55032 (2015 revizyonu)

- EN61000-3-2 (2014 revizyonu)

- EN61000-3-3 (2013 revizyonu)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 Sınıf B (2015 revizyonu)

- 47 CFR FCC Part 15B

- ICES-003 (2016 revizyonu, 6. baskı, B sınıfı)

- VCCI-CISPR 32

- CNS (rev. 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Bağışıklık:

- CISPR 24 (2010 revizyonu)

- EN 55024 + AMD 1 ((rev. 2010)

- EN 55035: 2017

- KN35

• Emisyonlar ve bağışıklık:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Telsiz:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (2017 revizyonu)

- 47 CFR FCC Bölüm 15C, 15.24715.407

- RSP-100

- RSS-GEN

- RSS-247

- Çin yönetmelikleri SRRC

- LP0002 (rev 2018.)1.10)

- Japonya Std 33a, Std 66 ve Std 71

• RF güvenliği:

- EN 50385 (Ağustos 2002 revizyonu)

- ARPANSA.

- AS/NZS 2772 (2016 revizyonu)

- EN 62209-1 (2016 revizyonu)

- EN 62209-2 (2010 revizyonu)

- 47 CFR Bölüm 1.1310 ve 2.1091

- RSS-102.

• IEEE standartları:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• Güvenlik:

- 802.11i, Wi-Fi Korumalı Erişim 2 (WPA2), WPA3

- 802.1X

- Gelişmiş Şifreleme Standarı (AES)

• Genişletilebilir kimlik doğrulama protokolü (EAP) türleri:

- EAP-Transport Katman Güvenliği (TLS)

- EAP-Tunnelled TLS (TTLS) veya Microsoft Challenge Handshake Kimlik Denetimi Protokolü (MSCHAP) v2

- Korumalı EAP (PEAP) v0 veya EAP-MSCHAP v2

- Güvenli Tünelleme (EAP-FAST) aracılığıyla EAP-Yüksek Güçlü Kimlik Denetimi

- PEAP v1 veya EAP-Generic Token Card (GTC)

- EAP Abone Kimlik Modülü (SIM)
