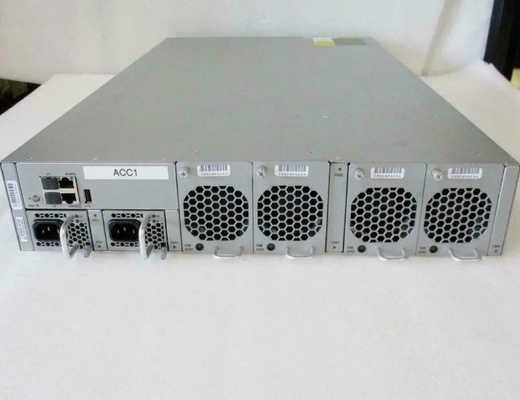

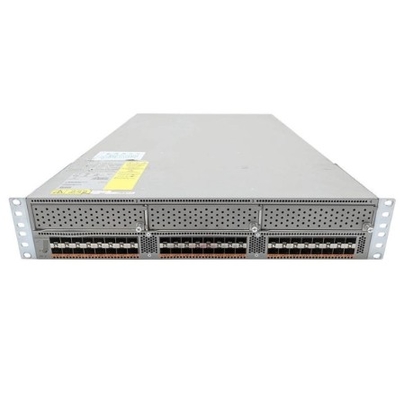

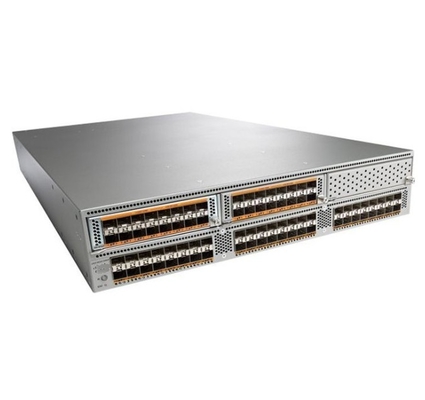

N5K-C5596UP-FA - Cisco Nexus 5000 Serisi Değiştiricisi Nexus 5596UP 2RU Şasi 2PS 4 Fan 48 Sabit 10GE Portları ile

N5K-C5596UP-FA Teknik Özellikler

● 1920 Gbps veya 1428 mpps hızında Katman 2 donanım iletimi; 160 Gbps veya 240 mpps'e kadar Katman 3 performansı

● MAC adresi tablosu girişleri: 32.000

● 10 Gigabit Ethernet arabirimlerinde paket boyutundan, trafik düzeninden veya etkinleştirilmiş özelliklerden bağımsız olarak öngörülebilir, tutarlı trafik gecikmesi sağlayan düşük gecikme süreli geçiş tasarımı

● Tüm bağlantı noktalarında hat hızında trafik çıkışı

● 1 ve 10 Gigabit Ethernet ve FCoE veya 8/4/2/1-Gbps yerel Fiber Kanal olarak yapılandırılabilen 48 sabit bağlantı noktası; üç genişletme modülüne kadar ek arayüzler

● Genişletme modülleri

● 16 bağlantı noktalı 1 ve 10 Gigabit Ethernet ve FCoE modülü

● 8 bağlantı noktalı 8/4/2/1 Gb/sn Fiber Kanalın yanı sıra 8 bağlantı noktalı 1 ve 10 Gigabit Ethernet ve FCoE modülü

● 8/4/2/1-Gbps Fiber Kanal veya 1 ve 10 Gigabit Ethernet ve FCoE olarak yapılandırılabilen 16 bağlantı noktasından oluşan birleşik bağlantı noktası modülü

● 4 bağlantı noktalı QSFP genişletme modülü

● 12 bağlantı noktalı 10G BASE-T modülü (yalnızca Cisco Nexus 5596T)

● Katman 3 modülü (yalnızca Cisco Nexus 5596UP ve 5596T; sistem başına bir tane)

● Katman 3 ek kartı (yalnızca Cisco Nexus 5548P ve 5548UP; sistem başına bir tane)

● Cisco Nexus 2000 Serisi aracılığıyla genişletme

● Katman 2 anahtar bağlantı noktaları ve VLAN hatları

● IEEE 802.1Q VLAN kapsülleme

● 4096'ya kadar VLAN desteği

● VLAN Başına Hızlı Yayılan Ağaç Plus (PVRST+) (IEEE 802.1w uyumlu)

● Çoklu Yayılan Ağaç Protokolü (MSTP) (IEEE 802.1s): 64 örnek

● Yayılan Ağaç PortFast

● Yayılan Ağaç kök koruması

● Genişleyen Ağaç Köprüsü Güvencesi

● Cisco EtherChannel teknolojisi (EtherChannel başına en fazla 16 bağlantı noktası)

● Cisco vPC teknolojisi

● Gelişmiş vPC, Cisco Nexus 5000 ve 2000 Serisinin yanı sıra Cisco Nexus 3000 Serisi ile son ana bilgisayar arasında vPC'yi etkinleştirir

● vPC yapılandırma senkronizasyonu

● Bağlantı Birleştirme Denetim Protokolü (LACP): IEEE 802.3ad

● Katman 2, 3 ve 4 bilgilerine dayalı gelişmiş bağlantı noktası kanalı karma işlemi

● Tüm bağlantı noktalarında jumbo çerçeveler (9216 bayta kadar)

● Çerçeveleri duraklatma (IEEE 802.3x)

● Fırtına kontrolü (tek noktaya yayın, çok noktaya yayın ve yayın)

● Özel VLAN'lar

● Trunklar üzerinden özel VLAN (yalıtılmış ve rastgele)

● vPC ve EtherChannels üzerinden özel VLAN'lar

● VLAN'ın Yeniden Eşlenmesi

● Cisco FabricPath

● FabricPath ile EvPC ve vPC+

● Cisco Adaptör FEX

● Cisco Veri Merkezi VM FEX

● Her Cisco Nexus 5500 platformunda 24 adede kadar yapı genişletici desteği

● Katman 3 arayüzleri: Toplam 4096 giriş için Cisco Nexus 5500 platform arayüzlerindeki yönlendirilmiş bağlantı noktaları, anahtar sanal arayüzü (SVI), bağlantı noktası kanalları, alt arayüzler ve bağlantı noktası kanalı alt arayüzleri

● 8000'e kadar önek ve 16000'e kadar IPv4 ve 8000 IPv6 ana bilgisayar girişi desteği

● 8000'e kadar çok noktaya yayın rotası desteği

● 8000'e kadar IGMP grubu desteği

● 1000 VRF girişi desteği

● 4096'ya kadar VLAN desteği

● 16 yollu eşit maliyetli çoklu yol (ECMP)

● 1664 giriş ve 2048 çıkış erişim kontrol listesi (ACL) girişi

● Yönlendirme protokolleri: Statik, Yönlendirme Bilgi Protokolü Sürüm 2 (RIPv2), Gelişmiş İç Ağ Geçidi Yönlendirme Protokolü (EIGRP), İlk En Kısa Yolu Aç Sürüm 2 (OSPFv2) ve Sınır Ağ Geçidi Protokolü (BGP)

● IPv6 Yönlendirme Protokolleri: Statik, Açık En Kısa Yol İlk Sürüm 3 (OPFv3), Sınır Ağ Geçidi Protokolü (BGPv6), Gelişmiş Dahili Ağ Geçidi Yönlendirme Protokolü (EIGRPv6)

● IPv6 VRF Lite

● Çalışırken Bekleme Yönlendirici Protokolü (HSRP) ve Sanal Yönlendirici Artıklık Protokolü (VRRP)

● ACL: Giriş ve çıkış ACL'sini eşleştirmek için Katman 3 ve 4 seçenekleriyle Yönlendirilmiş ACL

● Çok Noktaya Yayın: Protokolden Bağımsız Çok Noktaya Yayın Sürüm 2 (PIMv2) seyrek mod, Kaynağa Özel Çok Noktaya Yayın (SSM), Çok Noktaya Yayın Kaynak Keşif Protokolü (MSDP), İnternet Grup Yönetimi Protokolü Sürüm 2 ve 3 (IGMP v2 ve v3) ve Çok Noktaya Yayın VLAN Kaydı (MVR)

● Sanal Rota İletme (VRF): VRF-lite (IP VPN); VRF uyumlu tek noktaya yayın; ve BGP-, OSPF-, RIP- ve VRF uyumlu çok noktaya yayın

● ACL ile Tek Noktaya Yayın Ters Yol İletme (uRFP); katı ve gevşek modlar

● Jumbo çerçeve desteği (9216 bayta kadar)

● L3 modüllü her Nexus 5500'de 16'ya kadar yapı genişletici desteği

● RFC 896

● Katman 2 IEEE 802.1p (CoS)

● bağlantı noktası başına 8 donanım kuyruğu

● Bağlantı noktası başına QoS yapılandırması

● CoS güveni

● Bağlantı noktası tabanlı CoS ataması

● Modüler QoS CLI (MQC) uyumluluğu - IPv4 ve IPv6

● ACL tabanlı QoS sınıflandırması (Katman 2, 3 ve 4)

● MQC CoS işareti

● Bağlantı noktası başına sanal çıktı kuyruğu

● CoS tabanlı çıkış sıralaması

● Çıkışta kesin öncelikli kuyruğa alma

● Çıkış bağlantı noktası tabanlı planlama: Ağırlıklı Döngüsel (WRR)

● Kontrol Planı Polisliği (CoPP) - IPv4 ve IPv6

● Ethernet ve sanal Ethernet bağlantı noktalarında Giriş ACL'leri (standart ve genişletilmiş)

● Standart ve genişletilmiş Katman 2 ACL'ler: MAC adresleri, protokol türü vb.

● Standart ve genişletilmiş Katman 3 ila 4 ACL'ler: IPv4 ve IPv6, İnternet Kontrol Mesajı Protokolü (ICMP ve ICMPv6), TCP, Kullanıcı Datagram Protokolü (UDP), vb.

● VLAN tabanlı ACL'ler (VACL'ler)

● Bağlantı noktası tabanlı ACL'ler (PACL'ler)

● Adlandırılmış ACL'ler

● Optimize edilmiş ACL dağıtımı

● Sanal terminallerdeki (VTY'ler) ACL'ler

● Yönetim arayüzünde ACL günlüğü kaydı

● Seçenek 82 ile Dinamik Ana Bilgisayar Yapılandırma Protokolü (DHCP) gözetleme

● Dinamik Adres Çözümleme Protokolü (ARP) Denetimi

● IP kaynağı koruması

● DHCP rölesi

● Cisco CTS (ACS'den Kimlik Doğrulama ve Politika indirme)

● Ethernet Bağlantı Noktası Güvenliği

● IPv6 RACL

● IPv6 PACL

● IPv6 VACL

● Katman 2 için Hizmet İçi Yazılım Yükseltmesi (ISSU)

● Çalışırken değiştirilebilir, sahada değiştirilebilir güç kaynakları, fan modülleri ve genişletme modülleri

● 1:1 güç yedekliliği

● N:1 fan modülü yedekliliği

● 10/100/1000 Mb/sn yönetim veya konsol bağlantı noktalarını kullanarak geçiş yönetimi

● Ayrıntılı bant dışı yönetim sağlamak için CLI tabanlı konsol

● Bant içi anahtar yönetimi

● Cisco Nexus 2000 Serisinde konum belirleyici ve işaret LED'leri

● Bağlantı noktası tabanlı konum belirleyici ve işaret LED'leri

● Yapılandırma senkronizasyonu

● Modül ön hazırlığı

● Yapılandırmayı geri alma

● Secure Shell Sürüm 2 (SSHv2)

● Telnet'te

● AAA

● RBAC'li AAA

● YARIÇAP

● TACACS+

● Sistem günlüğü (8 sunucu)

● Yerleşik paket analizörü

● SNMPv1, v2 ve v3 (IPv4 ve IPv6)

● Gelişmiş SNMP MIB desteği

● XML (NETCONF) desteği

● Uzaktan izleme (RMON)

● Yönetim trafiği için Gelişmiş Şifreleme Standardı (AES)

● CLI ve SNMP genelinde birleştirilmiş kullanıcı adı ve şifreler

● Microsoft El Sıkışma Kimlik Doğrulama Protokolü (MS-CHAP)

● Anahtar ile RADIUS sunucusu arasındaki yönetim için dijital sertifikalar

● Cisco Keşif Protokolü Sürüm 1 ve 2

● RBAC

● Fiziksel, bağlantı noktası kanalı, VLAN ve Fiber Kanal arayüzlerinde Anahtarlamalı Bağlantı Noktası Analizörü (SPAN)

● Kapsüllenmiş Uzaktan SPAN (ERSPAN)

● Arayüz başına giriş ve çıkış paket sayaçları

● Ağ Zaman Protokolü (NTP)

● Cisco GOLD

● Kapsamlı önyükleme tanılama testleri

● Evi Ara

● Akıllı Arama Ana Sayfası

● Cisco Fabric Manager

● Cisco DCNM

● CiscoWorks LAN Yönetim Çözümü (LMS)

● CEE ve IEEE uyumlu PFC (önceliğe göre Duraklatma çerçevesi desteği)

● PFC bağlantı mesafesi desteği: 3000m

● CEE uyumlu DCBX Protokolü

● CEE ve IEEE uyumlu Gelişmiş İletim Seçimi

● T11 standartlarıyla uyumlu FCoE (FC-BB-5)

● T11 FCoE Başlatma Protokolü (FIP) (FC-BB-5)

● FCoE olarak yapılandırılabilen herhangi bir 10 Gigabit Ethernet bağlantı noktası

● SAN yönetimi LAN yönetiminden ayrıdır

● FCP

● Fiber Kanal yönlendirme (FCF)

● Fiber Kanal standart bağlantı noktası türleri: E, F ve NP

● Fiber Kanal gelişmiş bağlantı noktası türleri: VE, TE ve VF

● F bağlantı noktası kanalı

● F bağlantı noktası kanallaması

● FCoE ve Fiber Kanal hedeflerinin doğrudan eklenmesi

● Yerel Fiber Kanal bağlantı noktası başına 240'a kadar arabellek kredisi

● Anahtar başına 32'ye kadar VSAN

● Fiber Kanal (SAN) bağlantı noktası kanalı

● Yerel Birlikte Çalışma Modu 1

● Yerel Birlikte Çalışma Modu 2

● Yerel Birlikte Çalışma Modu 3

● Yerel Birlikte Çalışma Modu 4

● VSAN kanalı

● Yapı Cihaz Yönetim Arayüzü (FDMI)

● Fiber Kanal Kimliği (FCID) kalıcılığı

● Dağıtılmış cihaz takma adı hizmetleri

● Sipariş üzerine teslimat

● Bağlantı noktası izleme

● Cisco N-Port Sanallaştırma (NPV) teknolojisi

● N bağlantı noktası tanımlayıcı sanallaştırması (NPIV)

● Yapı hizmetleri: Ad sunucusu, kayıtlı durum değişikliği bildirimi (RSCN), oturum açma hizmetleri ve ad sunucusu bölgeleri oluşturma

● VSAN başına yapı hizmetleri

● Cisco Yapı Hizmetleri

● Diffie-Hellman El Sıkışma Kimlik Doğrulama Protokolü (DH-CHAP) ve Fiber Kanal Güvenlik Protokolü (FC-SP)

● Dağıtılmış cihaz takma adı hizmetleri

● Ana bilgisayardan anahtara ve anahtardan anahtara FC-SP kimlik doğrulaması

● Önce Yapının En Kısa Yolu (FSPF)

● Fiber Kanal için kumaş bağlama

● Standart bölgelere ayırma

● Bağlantı noktası güvenliği

● Etki alanı ve bağlantı noktası

● Geliştirilmiş bölge oluşturma

● SAN bağlantı noktası kanalları

● Cisco Fabric Analizörü

● Fiber Kanal izleme yolu

● Fiber Kanal ping'i

● Fiber Kanal hata ayıklaması

● Cisco Fabric Manager desteği

● Depolama Yönetimi Girişimi Belirtimi (SMI-S)

● VPC/EVPC üzerinden SAN'dan önyükleme

● SNMPv2-SMI

● CISCO-SMI

● SNMPv2-TM

● SNMPv2-TC

● IANA-ADRES-AİLE-NUMARALARI-MIB

● IANAifType-MIB

● IANAiproute protokolü-MIB

● HCNUM-TC

● CISCO-TC

● SNMPv2-MIB

● SNMP-TOPLULUK-MIB

● SNMP-ÇERÇEVE-MIB

● SNMP-BİLDİRİM-MIB

● SNMP-TARGET-MIB

● SNMP-KULLANICI TABANLI-SM-MIB

● SNMP-GÖRÜNÜM TABANLI-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

● CISCO-ST-TC

● CISCO-FC-FE-MIB

● CISCO-FCSP-MIB

● CISCO-PORT-TRACK-MIB

● CISCO-PSM-MIB

● CISCO-FC-SPAN-MIB

● CISCO-PORT-KANALI-MIB

● CISCO-RSCN-MIB

● CISCO-NS-MIB

● CISCO-FCS-MIB

● CISCO-DM-MIB

● FİBER-KANAL-FE-MIB

● CISCO-FC-ROUTE-MIB

● CISCO-FSPF-MIB

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● CISCO-VSAN-MIB

● CISCO-CFS-MIB

● CISCO-FCPING-MIB

● CISCO-FCTRACEROUTE-MIB

● CISCO-FDMI-MIB

● CISCO-FC-CİHAZ-ALIAS-MIB

● CISCO-WWNMGR-MIB

● FCMGMT-MIB

● CISCO-VEDM-MIB

● CISCO-FCOE-MIB

● CISCO-VLAN-ÜYELİK-MIB

● CISCO-Sanal Arayüz-MIB

● ENTITY-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-SİSTEM-MIB

● CISCO-SİSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-UZATMA-MIB

● CISCO-SUNUCU-ARAYÜZÜ-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-GÖRÜNTÜ-YÜKSELTME-MIB

● CISCO-YAPILANDIRMA-KOPYA-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● CISCO-KÖPRÜSÜ-MIB

● DIFFSERV-DSCP-TC

● BİLDİRİM-LOG-MIB

● DİFSERV-MIB

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-SÜRECİ-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

● CISCO-AAA-SUNUCU-MIB

● CISCO-AAA-SUNUCU-EXT-MIB

● CISCO-ORTAK-ROLES-MIB

● CISCO-ORTAK-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● TCP/IP MIB'ler

● INET-ADRES-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-PROTOKOL-FİLTRE-MIB

● CISCO-DNS-İSTEMCİ-MIB

● CISCO-PORTSECURITY-MIB

● BAŞLAT-MIB

● CISCO-LİSANSI-MGR-MIB

● CISCO-ÖZELLİK-KONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-KUMAŞ-GENİŞLETİCİ-MIB

● CISCO-KÖPRÜSÜ-MIB

● IEEE 802.1D: Yayılan Ağaç Protokolü

● IEEE 802.1p: CoS önceliklendirmesi

● IEEE 802.1Q: VLAN etiketleme

● IEEE 802.1Qaz: Gelişmiş iletim seçimi

● IEEE 802.1Qbb: Önceliğe Göre Duraklatma

● IEEE 802.1s: Yayılan Ağaç Protokolünün birden çok VLAN örneği

● IEEE 802.1w: Yayılan Ağaç Protokolünün hızla yeniden yapılandırılması

● IEEE 802.3: Ethernet

● IEEE 802.3ad: Hızlı zamanlayıcılara sahip LACP

● IEEE 802.3ae: 10 Gigabit Ethernet

● SFF 8431 SFP+ CX1 desteği

● RMON

● IEEE 1588-2008: Hassas Zaman Protokolü (Sınır Saati)

● FC-PH, Revizyon 4.3 (ANSI/INCITS 230-1994)

● FC-PH, Değişiklik 1 (ANSI/INCITS 230-1994/AM1 1996)

● FC-PH, Değişiklik 2 (ANSI/INCITS 230-1994/AM2-1999)

● FC-PH-2, Revizyon 7.4 (ANSI/INCITS 297-1997)

● FC-PH-3, Revizyon 9.4 (ANSI/INCITS 303-1998)

● FC-PI, Revizyon 13 (ANSI/INCITS 352-2002)

● FC-PI-2, Revizyon 10 (ANSI/INCITS 404-2006)

● FC-PI-4, Revizyon 7.0

● FC-FS, Revizyon 1.9 (ANSI/INCITS 373-2003)

● FC-FS-2, Revizyon 0.91

● FC-LS, Revizyon 1.2

● FC-SW-2, Revizyon 5.3 (ANSI/INCITS 355-2001)

● FC-SW-3, Revizyon 6.6 (ANSI/INCITS 384-2004)

● FC-GS-3, Revizyon 7.01 (ANSI/INCITS 348-2001)

● FC-GS-4, Revizyon 7.91 (ANSI/INCITS 387-2004)

● FC-BB-5, FCoE için Revizyon 2.0

● FCP, Revizyon 12 (ANSI/INCITS 269-1996)

● FCP-2, Revizyon 8 (ANSI/INCITS 350-2003)

● FCP-3, Revizyon 4 (ANSI/INCITS 416-2006)

● FC-MI, Revizyon 1.92 (INCITS TR-30-2002, FL bağlantı noktaları ve Sınıf 2 hariç)

● FC-MI-2, Revizyon 2.6 (INCITS TR-39-2005, FL bağlantı noktaları ve Sınıf 2 hariç)

● FC-SP, Revizyon 1.6

● FC-DA, Revizyon 3.1 (INCITS TR-36-2004, FL bağlantı noktaları, SB bağlantı noktaları ve Sınıf 2 hariç)

● Hizmet Sınıfı: Sınıf 3, Sınıf F

● Fiber Kanal standart bağlantı noktası türleri: E ve F

● Fiber Kanal gelişmiş bağlantı noktası türleri: SD ve TE

Cisco Nexus 5500 platformu, kısa mesafeler için 10 Gigabit Ethernet SFP+ bakır Twinax kablosunu ve SFP+ optiklerini destekler (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM ve Cisco Nexus 2000 Serisi Yapı Genişletici Alıcı-Verici [FET-10G]) daha uzun mesafeler için. SFP+, diğer 10 Gigabit Ethernet bağlantı seçenekleriyle karşılaştırıldığında çeşitli avantajlara sahiptir:

● Küçük 10 Gigabit Ethernet form faktörü

● XENPAK, X2 ve XFP arayüz türleriyle optik olarak birlikte çalışabilirlik

● Düşük güç tüketimi

● Çalışırken değiştirilebilir cihaz

● Cisco Nexus 5500 platform ürünleri, yerel Fiber Kanal bağlantı seçenekleri için 8 Gbps Fiber Kanal uyumlu SFP+'yi destekler; 8 Gbps Fiber Kanal uyumlu kısa menzilli ve 10 km uzun menzilli SFP alıcı-verici modülleri, 8/4/2 Gbps'de çalışır ve genişletme modülleri ve birleştirilmiş bağlantı noktaları üzerindeki 8 Gbps özellikli yerel Fiber Kanal bağlantı noktalarında desteklenir
