Ürün ayrıntıları:
|
| Adı: | WS C3560CX 8TC S | Özellik Seti: | IP tabanı |
|---|---|---|---|
| Limanlar: | 8 x 10/100/1000 Gigabit Ethernet | yukarı bağlantı arayüzleri: | 2 x 1G bakır artı 2 x 1G SFP |
| garanti: | 1 yıl | Denizcilik: | DHL ve FedEx |
| Yönlendirme bant genişliği: | 16 Gb/sn | Veri deposu: | 512MB |
| Ödeme: | TT/paypal | ||
| Vurgulamak: | 8 Port Kompakt Değiştiricisi,Cisco Catalyst 8 Port Kompakt Değiştiricisi |
||
Cisco Catalyst 3560-CX serisi WS-3560CX-8TC-S Gigabit Ethernet yönetilen anahtarları, 8 x Gigabit Ethernet portları, 2 x Gigabit Ethernet RJ-45 yukarı bağlantıları ve 2 x SFP yukarı bağlantıları ile oluşur.

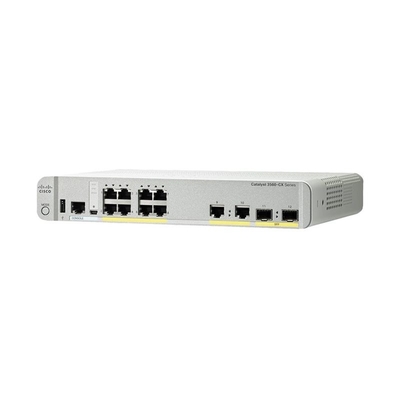

Şekil 1 WS-C3560CX-8TC-S'nin görünümünü gösterir.
Tablo 1 Hızlı Özellikleri gösteriyor.
| Ürün kodu | WS-3560CX-8TC-S |
| Özellik Seti | IP Üssü |
| Uplink Arayüzleri | 2 x 1G bakır artı 2 x 1G SFP |
| Limanlar | 8 x 10/100/1000 Gigabit Ethernet |
| Gönderme bant genişliği | 16 Gbps |
| Değiştirme bant genişliği (tam dupleks kapasitesi) | 32 Gbps |
| RAM | 512 MB |
| Flaş Bellek | 128 MB |
| Boyutları | 4.44 x 26.9 x 21.3 cm |
Şekil 2 WS-C3560CX-8TC-S'nin ön panelini göstermektedir.
Not:
| ① | Mod düğmesi | ⑤ | 8 x 10/100/1000 port |
| ② | USB Tipi A bağlantısı | ⑥ | 2 x 1G bakır |
| ③ | RJ-45 Konsol Portu | ⑦ | SFP modülü yuvaları |
| ④ | USB mini B tipi (konsol) bağlantı noktası | ⑧ | Değiştirme LED'leri |
· Değiştirme LED'leri SYST, STAT, SPEED LED'leri ve Konsol LED'lerini içerir.
Tablo 2'de üç LED'in açıklamaları gösterilmiştir.
| LED | Renk / Port Modu | Açıklama |
|
SYST (Sistem LED) |
Kapatın. | Sistem çalışmıyor. |
| Yeşil | Sistem normal çalışıyor. | |
| Amber | Sistem güç alıyor ama düzgün çalışmıyor. | |
| STAT | Liman durumu | Bu varsayılan mod. |
| Hız | Liman hızı | Port işletim hızı: 10, 100 veya 1000 Mb/s. |
Konsol LED'leri hangi konsol bağlantı noktasının kullanıldığını gösterir.
Bir kabloyu bir konsol bağlantısına bağlarsanız, anahtar otomatik olarak konsol iletişim için bu bağlantıyı kullanır.
Tablo 3 konsol LED'lerinin açıklamasını gösterir.
| LED | Renk | Açıklama |
| RJ-45 konsol portu | Yeşil |
RJ-45 konsolu bağlantısı aktif. USB mini konsol bağlantısı LED aktif değil. |
| Kapatın. |
Liman aktif değil. USB mini konsol bağlantısı aktif. |
|
| USB-mini konsol portu | Yeşil |
USB mini konsol bağlantısı aktif. RJ-45 konsol port LED'i aktif değil. |
| Kapatın. |
Liman aktif değil. RJ-45 konsolu bağlantısı aktif. |
Tablo 4 bazı önerilen kabloları gösteriyor.
| Modeller | Tanımlamalar |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Konsol Kablosu USB Tipi A ve mini-B ile 6 ft |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Konsol Kablosu 6ft RJ45 ve DB9F ile |
| Modeller | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Uplinks | 2 x 1G bakır artı 2 x 1G SFP | 2 x 1G bakır artı 2 x 1G SFP |
| Limanlar | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Özellik kümesi | IP Üssü | IP Üssü |
|
PoE Çıkış Portları |
N/A | 8 PoE+ |
| Kullanılabilir POE Gücü | N/A | 240W |
