Ürün ayrıntıları:
|
| Bölüm Numarası: | ES0Z1B06ACS0 | Marka: | Huawei |
|---|---|---|---|
| İletim Performansı: | 2.880 MPP | Çıkarılma tasarımı: | Süpervizörler, Güç Modülleri, CMU'lar, Fan Tepsileri |
| USB: | Desteklenmiyor | PoE: | Desteklenmiyor |
| Vurgulamak: | Huawei S7706 Şasi,Huawei S7706 Şasi ES0Z1B06ACS0,Huawei S7706 Şasi 2*SRUA |
||
ES0Z1B06ACS0 Huawei S7706 Temel Motor AC Bundle ((PoE olmayan Montaj Şasi, SRUA Ana Tahta*2, 800W AC Gücü*2 dahil)

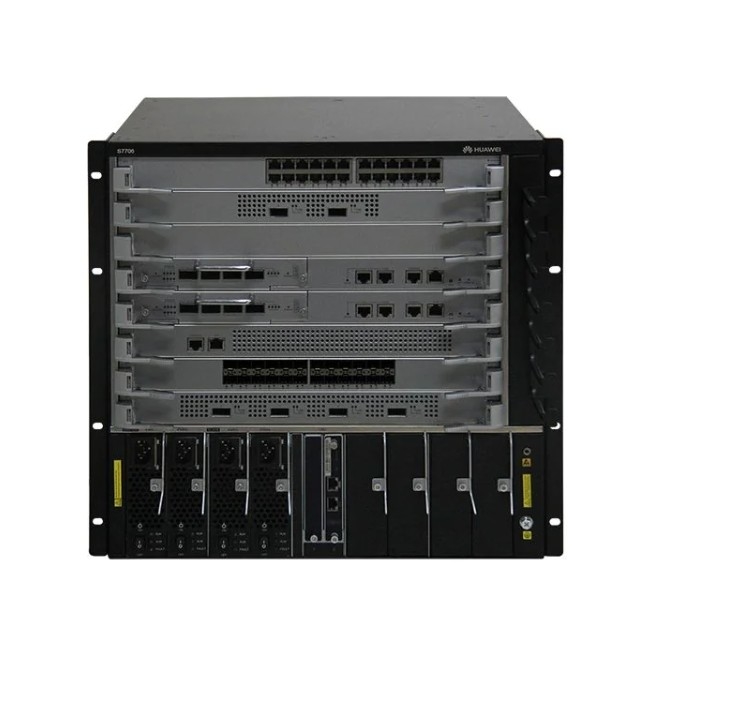

Şekil 1 ES0Z1B06ACS0'nun görünümünü gösterir (ön görünüm).
Şekil 2 ES0Z1B06ACS0'nun görünümünü gösterir (geri bakış).
Tablo 1 Hızlı Özellikleri gösteriyor.
| Ürün kodu | ES0Z1B06ACS0 |
| Değiştirme Kapasitesi | 3.84 Tbit/s |
| Gönderme Performansı | 2,880 Mpps |
| Çıkarılma Tasarımı | Denetçiler, Güç modülleri, CMU'lar, Fan tepsileri |
| Buffer Kapasitesi | Port başına 200 ms |
| Paket Ağırlığı (kg) |
45.8 |
| Paket hacmi (m ^ 3) |
0.247 |
| Paketin boyutu (D*W*H mm) |
638*612*632 |
| Net Boyut (D*W*H mm) |
489*442*442 |
Şekil 2 S7706 şasi yapısını gösterir (ön görünüm). ES0Z1B06ACS0 Huawei S7706 Temel Motor AC Bundle ((PoE olmayan Montaj Şasi, SRUA Ana Tahta*2, 800W AC Gücü*2 dahil),Diğer modüller veya kartlar ayrı satın alınmalıdır.
Not:
| ① |
Altı hizmet kartı, bunlardan biri: Açık Hizmet Platformu Birimi 100M Arayüz Kartı 1000M Arayüz Kartı GE/10GE Arabirim Kartı 10GE Arayüz Kartı 40GE Arayüz Kartı 40GE/100GE Arayüz Kartı 100GE Arayüz Kartı Not: Bir anahtar tarafından desteklenen kartlar yazılım sürümüne bağlıdır. |
| ② | İki MPU |
| ③ |
Bir çift montaj koltukları Not: Montaj kolları şasiyi dolaba bağlamak için kullanılır. |
| ④ | Dört güç modülü |
| ⑤ | İki EH1D200CMU00- Merkezi İzleme Birimi |
| ⑥ |
Dört PoE güç modülü V200R006C00'den önceki sürümlerde: 800 W AC Güç Modülü 2200 W AC Güç Modülü V200R006C00 ve sonraki sürümlerinde: 2200 W DC Güç Modülü 800 W AC Güç Modülü 2200 W AC Güç Modülü |
| ⑦ |
Yer vidaları Not: Yer vida şasiyi yere bağlamak için kullanılır. |
| ⑧ |
Ön ESD fişi Not: ESD bileklik kemerinin zemin terminalı bu jack'a yerleştirilebilir. |
| ⑨ |
Kablo yönetimi çerçeveleri Not: Kablo yönetim çerçeveleri kabloları yönlendirmek için kullanılır. |
Şekil 3, S7706 şasi yapısını gösterir (geriye bakış). ES0Z1B06ACS0, Huawei S7706 Temel Motor AC Bundle ((PoE olmayan Montaj Şasi, SRUA Ana Tahta*2, 800W AC Gücü*2 dahil),Diğer modüller veya kartlar ayrı satın alınmalıdır.
Not:
| ① | İki Fan Modülü |
| ② |
Arka ESD fonu Not: ESD bileklik kemerinin zemin terminalı bu jack'a yerleştirilebilir. |
| ③ |
Hava filtri Not: Hava filtresi, tozun şasiye girmesini engeller. |
| ④ |
Çıkarılabilir bir çift sap Not: Şasiyi kaldırmak için bu sapları şasinin iki tarafına yerleştirebilirsiniz. |
Tablo 2 ES0Z1B06ACS0 için önerilen elemanları göstermektedir.
| Model | Açıklama |
| AC güç modülü | |
| W2PSA0800 | 800W AC Güç Modülü (Siyah) |
| PAC-2200WF | 2200W AC Güç Modülü |
| DC güç modülü | |
| W2PSD2200 | 2200W DC Güç Modülü (Siyah) |
| ES02PSD16 | 1600W DC Güç Modülü (Siyah) |
| FE-SFP optik alıcı | |
| SFP-FE-SX-MM1310 | Optik Alıcı, SFP, 100M/155M, Çok Mod Mod Modülü ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Optik Alıcı, eSFP, 100M/155M, Tek Mod Mod Modülü ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Optik Alıcı, eSFP, FE, Tek Mod Mod Modülü ((1310nm, 40km, LC) |
| GE-SFP optik alıcı | |
| eSFP-GE-SX-MM850 | Optik Alıcı, eSFP, GE, Çok Mod Mod Modülü ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1550nm, 40km, LC) |
| 10G-SFP+ optik alıcı | |
| SFP-10G-USR | 10GBase-USR Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.1km, LC) |
| OMXD30000 | Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.3km, LC) |
| OSX010000 | Optik Alıcı, SFP+, 10G, Tek Mod Mod Modülü ((1310nm, 10km, LC) |
| 40GE CFP optik alıcı | |
| CFP-40G-SR4 | Yüksek Hızlı Alıcı CFP-40G-SR4,CFP,40G,Multimode Modülü ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | Yüksek Hızlı Alıcı, CFP, 40G, Tek Mod Mod Modülü ((1310nm bandı,41.25G, 10km, düz LC) |
|
|
Yüksek Hızlı Alıcı, CFP, 40G, Tek Mod Mod Modülü ((1310nm bandı,41.25G, 40km, düz LC) |
| 40GE QSFP+ optik alıcı | |
| QSFP-40G-eSR4 | 40GBase-eSR4 Optik Alıcı, QSFP+, 40G, Çoklu Mod (850nm,0.3km,MPO) (Dört SFP + Optik Alıcıya bağlan) |
| QSFP-40G-ER4 | 40GBase-ER4 Optik Alıcı, QSFP+, 40G, Tek Mod Mod Modülü (1310nm,40km,LC) |
| 100GE CFP optik alıcı | |
|
|
Yüksek Hızlı Alıcı, CFP, 100G, Multimode Modülü ((850nm, 10*10G,0.1km,MPO) |
|
|
CFP, 100G, Tek mod Modülü ((1310nm bant,4*25G,10km, düz LC) |
|
|
Yüksek Hızlı Alıcı, CFP, 100G, Tek Mod Mod Modülü ((1310nm bant, 4*25G, 40km, düz LC) |
| GE bakır alıcı | |
| SFP-1000BaseT | Elektrik Alıcı,SFP,GE,Elektrik Arayüz Modülü ((100m,RJ45) |
| 100GE arayüz kartı | |
| ES1D2C02FEE0 | Huawei 2-Port 100GBASE-X Arayüz Kartı ((EE,CFP)ES1D2C02FEE0 |
| 10GE arayüz kartı | |
| ES1D2X40SFC0 | 40 portlu 10GBASE-X arayüz kartı ((FC,SFP+) |
| ES1D2X16SSC2 | Huawei 16-Port 10GBASE-X Arayüz Kartı ((SC,SFP+)ES1D2X16SSC2 |
| Ana kontrol ünitesi | |
| ES0D00MCUA00 | S7703 Ana Kontrol Birimi A |
| Fan modülü | |
| ES0E2FBX | S7700 Geniş Voltajlı Fan Kutusu |
Tablo 3 ES0Z1B06ACS0, ES0Z1B03ACS0 ve ES0Z1B12ACS0'nun karşılaştırılmasını göstermektedir.
| Ürün kodu | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| Değiştirme Kapasitesi | 3.84 Tbit/s | 1.92 Tbit/s | 3.84 Tbit/s |
| Gönderme Performansı | 2,880 Mpps | 1440 Mpps | 2,880 Mpps |
| Çıkarılma Tasarımı | Denetçiler, Güç modülleri, CMU'lar, Fan tepsileri | Denetçiler, Güç modülleri, CMU'lar, Fan tepsileri | Denetçiler, Güç modülleri, CMU'lar, Fan tepsileri |
| Buffer Kapasitesi | Port başına 200 ms | Port başına 200 ms | Port başına 200 ms |
| Paket Ağırlığı (kg) |
45.8 | 21.8 | 56.1 |
| Paket hacmi (m ^ 3) |
0.247 | 0.124 | 0.322 |
| Paketin boyutu (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Net Boyut (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
