Ürün ayrıntıları:
|
| Bölüm Numarası: | EH1BS9712E00 | Marka: | Huawei |
|---|---|---|---|
| servis yuvaları: | 6 | Arka panel kapasitesi: | 14.4 Tbps |
| EAN: | 6920702733881 | Tipik Güç(W): | 11.6 |
| Vurgulamak: | 12 yuva Huawei S9700 Serisi Değiştirici,EH1BS9712E00 Huawei S9700 Serisi Değiştirici,Montaj Şasi Huawei S9700 Serisi Değiştirici |
||
EH1BS9712E00Huawei S9712 Switch montaj şasi, 12 yuva dahil.S9700 serisi terabit yönlendirme anahtarları, hizmet toplamalarını uygulamak için yeni nesil kampüs ağları ve veri merkezleri için tasarlanmış yüksek kaliteli anahtarlardır..

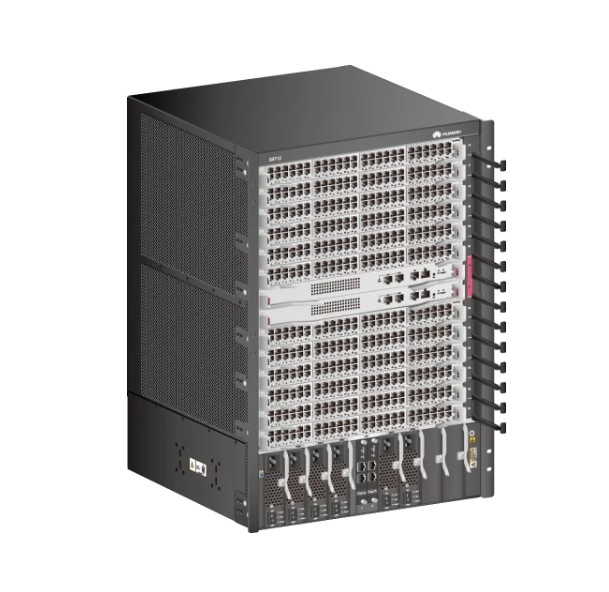

Şekil 1 S9712 şasi görünümünü gösterir.EH1BS9712E00kart, modül veya birim içermeyen S9712 şasilerinden biridir.
Tablo 1 Hızlı Özellikleri gösteriyor.
| Ürün kodu | EH1BS9712E00 |
| Paket Gönderme Fiyatları | 3,840 Mpps veya 6,480 Mpps |
| Değiştirme Kapasitesi | 8.64 Tbit/s veya 18.56 Tbit/s |
| MPU yuvaları | 2 |
| LPU yuvaları | 12 |
| Hizmet Slots | 12 |
| Fan yuvaları | 4 |
| Güç yuvaları | 6 |
| Ekipmanın güç kaynağı kapasitesi | 6600W |
| Maksimum güç tüketimi (tam yüklü) | 4500 W |
| Çalışma Voltajı | DC: 40V'den 72V'ye kadar AC: 90V ila 290V |
| Boyutlar (W x D x H, raf montaj kolları hariç) |
Kablo yönetim çerçeveleri ile: 442 mm x 585 mm x 663.95 mm (17.4 in. x 23.0 in. x 26.1 in. (15 U)) Kablo yönetimi çerçeveleri olmadan: 442 mm x 489 mm x 663.95 mm (17.4 in. x 19.3 in. x 26.1 in. (15 U)) |
| Ağırlık (boş/tam yüklü) | 37 kg/70 kg (81.6 lb/154.3 lb) |
Şekil 2 S9712 şasi yapısı (ön görünüm).
Not:
| ① |
On iki hizmet kartı, bunlardan:
|
| ② | İki MPU |
| ③ | Bir çift montaj koltukları |
| ④ | Altı güç modülü |
| ⑤ | İki EH1D200CMU00- Merkezi İzleme Birimi |
| ⑥ | Rezerve edilmiş slot |
| ⑦ | Ön ESD fişi |
| ⑧ | Kablo yönetimi çerçeveleri |
Şekil 3 S9712 şasi yapısı (geri görünüm).
Not:
| ① | Dört güç modülü |
| ② | Arka ESD fonu |
| ③ | JG Yer terminal |
| ④ | Hava filtri |
| ⑤ | Çıkarılabilir bir çift sap |
Tablo 2 önerilen öğeleri göstermektedir.EH1BS9712E00.
| Model | Açıklama |
| FE-SFP optik alıcı | |
| SFP-FE-SX-MM1310 | Optik Alıcı, SFP, 100M/155M, Çok Mod Mod Modülü ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Optik Alıcı, eSFP, 100M/155M, Tek Mod Mod Modülü ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Optik Alıcı, eSFP, FE, Tek Mod Mod Modülü ((1310nm, 40km, LC) |
| GE-SFP optik alıcı | |
| eSFP-GE-SX-MM850 | Optik Alıcı, eSFP, GE, Çok Mod Mod Modülü ((850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1550nm, 40km, LC) |
| 10G-SFP+ optik alıcı | |
| SFP-10G-USR | 10GBase-USR Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.1km, LC) |
| OMXD30000 | Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.3km, LC) |
| OSX010000 | Optik Alıcı, SFP+, 10G, Tek Mod Mod Modülü ((1310nm, 10km, LC) |
| 40GE CFP optik alıcı | |
| CFP-40G-SR4 | Yüksek Hızlı Alıcı CFP-40G-SR4,CFP,40G,Multimode Modülü ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | Yüksek Hızlı Alıcı, CFP, 40G, Tek Mod Mod Modülü ((1310nm bandı,41.25G, 10km, düz LC) |
| CFP-40G-ER4 | Yüksek Hızlı Alıcı, CFP, 40G, Tek Mod Mod Modülü ((1310nm bandı,41.25G, 40km, düz LC) |
| 40GE QSFP+ optik alıcı | |
| QSFP-40G-eSR4 | 40GBase-eSR4 Optik Alıcı, QSFP+, 40G, Çoklu Mod (850nm,0.3km,MPO) (Dört SFP + Optik Alıcıya bağlan) |
| QSFP-40G-ER4 | 40GBase-ER4 Optik Alıcı, QSFP+, 40G, Tek Mod Mod Modülü (1310nm,40km,LC) |
| 100GE CFP optik alıcı | |
| CFP-100G-SR10 | Yüksek Hızlı Alıcı, CFP, 100G, Multimode Modülü ((850nm, 10*10G,0.1km,MPO) |
| CFP-100G-LR4 | CFP, 100G, Tek mod Modülü ((1310nm bant,4*25G,10km, düz LC) |
| CFP-100G-ER4 | Yüksek Hızlı Alıcı, CFP, 100G, Tek Mod Mod Modülü ((1310nm bant, 4*25G, 40km, düz LC) |
| GE bakır alıcı | |
| SFP-1000BaseT | Elektrik Alıcı,SFP,GE,Elektrik Arayüz Modülü ((100m,RJ45) |
| 100GE arayüz kartı | |
| ET1D2C02FEE0 | 2 portlu 100GBASE-X Arayüz Kartı (EE,CFP) ET1D2C02FEE0 serisi) |
| 10GE arayüz kartı | |
| ET1D2X32SSC0 | 32 portlu 10GBASE-X Arayüz Kartı (SC,SFP+) |
| ET1D2X12SSA0 | 12 portlu 10GBASE-X Arayüz Kartı ((SA,SFP+) |
| 40GE arayüz kartı | |
| ET1D2L08QSC0 | 8 portlu 40GBASE-X Arayüz Kartı ((SC,QSFP+) |
| ET1D2L02QSC0 | 2-portlu 40GBASE-X Arayüz Kartı ((SC,QSFP+) |
| Merkezi izleme birimi | |
| EH1D200CMU00 | Merkezi İzleme Kurulu |
| Klüsteri değiştirme sistemi birimi | |
| EH1D2VS08000 | 8 portlu 10G kümelerle geçiş sistemi hizmet birimi (SFP+) |
| Güvenlik duvarı modülü | |
| ET1D2FW00S02 | NGFW Modülü C,HW Genel Güvenlik Platformu Yazılımı ile |
| ET1D2FW00S01 | NGFW Modülü B,HW Genel Güvenlik Platformu Yazılımı ile |
| GE/10GE arayüz kartı | |
| ET1D2S08SX1E | 8 portlu 10GBASE-X ve 8 portlu 100/1000BASE-X ve 8 portlu 10/100/1000BASE-T kombinasyon arayüz kartı ((X1E,RJ45/SFP/SFP+) |
| ET1D2S04SX1E | 4 portlu 10GBASE-X ve 24 portlu 100/1000BASE-X ve 8 portlu 10/100/1000BASE-T Kombine Arayüz Kartı ((X1E,RJ45/SFP/SFP+) |
| Giriş engelleme sistemi modülü | |
| ET1D2IPS0S00 | IPS Modülü A, HW Genel Güvenlik Platformu Yazılımı ile |
| Ana işleme birimi | |
| ET1D2MPUA000 | S12708/S12712,Ana İşlem Birimi A ((Farklı saat) |
| Değiştirme kumaş birimi | |
| ET1D2SFUD000 | S12708/S12712, D numaralı düğme kumaş ünitesi |
| ET1D2SFUA000 | S12708/S12712,Konuşturma Kumaş Birimi A |
| Kablosuz erişim denetleyici birimi | |
| ACU2 | WLAN?ACU2?Access Controller Unit ((128 AP Kontrol Kaynağı dahil) |
| GE arayüz kartı | |
| ET1D2T36SEA0 | 36-port 10/100/1000BASE-T ve 12-port 100/1000BASE-X arayüz kartı ((EA,RJ45/SFP) |
| ET1D2G48SX1E | 48-Port 100/1000BASE-X Arayüz Kartı ((X1E,SFP) |
Tablo 3EH1BS9712E00ve ET1BS12708S0.
| Ürün kodu | EH1BS9712E00 | ET1BS12708S0 |
| Paket Gönderme Fiyatları | 3,840 Mpps veya 6,480 Mpps | 6, 240 Mpps; 9,120 Mpps ((Zorunlu Eklemelerle) |
| Değiştirme Kapasitesi | 8.64 Tbit/s veya 18.56 Tbit/s | 12.32 Tbit/s; 32.16 Tbit/s (gerekli eklentilerle) |
| MPU yuvaları | 2 | 2 |
| Maksimum güç tüketimi (tam yüklü) | 4500 W | ≤ 4,400W |
