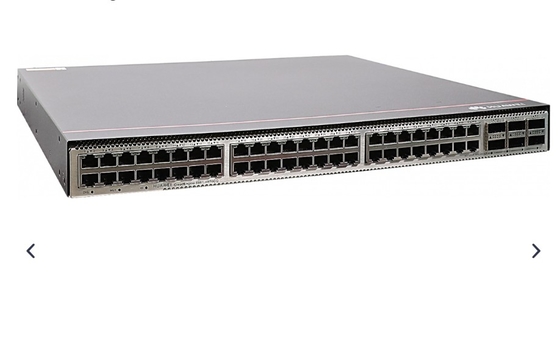

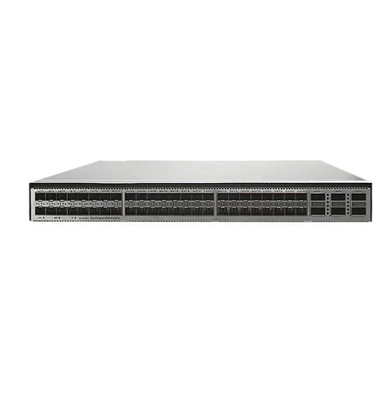

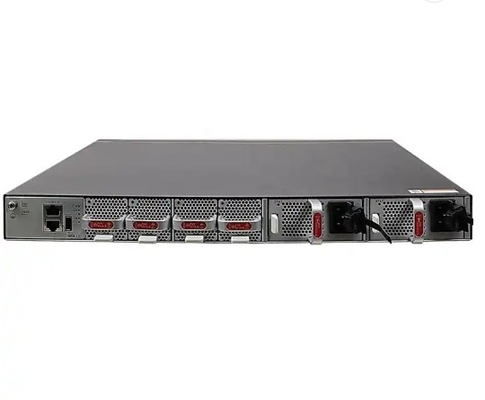

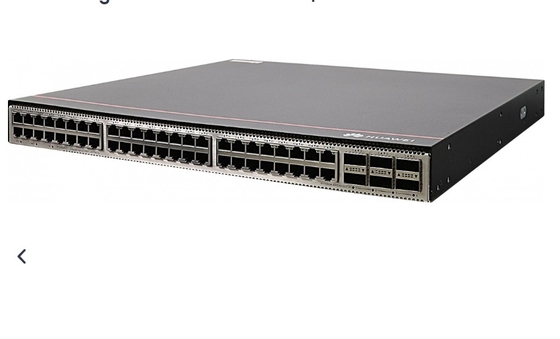

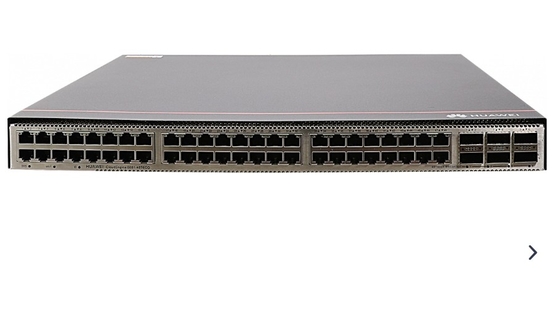

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Güç kaynağı portu Yan hava girişi

CE6881-48T6CQ-B Spesifikasyonu

Ürün

Açıklama

Fiziksel özellikler

• Boyutlar (H x W x D)
• Temel boyutlar (bedenin dışına çıkan parçaları hariç): 43.6 mm x 442.0 mm x 420.0 mm (1.72 in. x 17.4 in. x 16.5 in.)
• Maksimum boyutlar (derinlik ön paneldeki kapılardan arka paneldeki sapaya olan mesafedir): 43.6 mm x 442.0 mm x 446.1 mm (1.72 in. x 17.4 in. x 17.6 in.)

Çevre parametreleri

Sıcaklık

• Çalışma sıcaklığı: 0 °C'den 40 °C'ye (32 °F'den 104 °F'ye) 0-1800 m'lik bir yükseklikte (0-5906 ft.)

Not:

Yükseklik 1800-5000 m (5096-16404 ft) olduğunda, en yüksek çalışma sıcaklığı, yüksekliğin 220 m (722 ft) arttığı her seferde 1 ° C (1.8 ° F) azalır.

• Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)

Nitelikli nem

% 5 RH'dan % 95 RH'ya kadar, kondensasyon yapmayan

Yükseklik

< 5000 m (16404 ft.)

Gürültü (ses basıncı, 27°C)

• Arka-ön hava akışı: < 57 dBA
• Önden arkaya hava akışı: < 58 dBA

Güç özellikleri

Güç kaynağı tipi

AC/DC/HVDC

Değişimsel güç girişi

• Adlık giriş voltaj aralığı: 100 V AC ile 240 V AC, 50/60 Hz
• Maksimum giriş voltaj aralığı: 90 V AC'den 290 V AC'ye, 47 Hz'den 63 Hz'ye

DC güç girişi

• Adlık gerilim aralığı: -48 V DC'den -60 V DC'ye kadar
• Maksimum gerilim aralığı: -38.4 V DC'den -72 V DC'ye

Yüksek voltajlı DC güç girişi

• 600 W AC&240 V DC güç modülü (PAC600S12 serisi):
• Adlık gerilim aralığı: 240 V DC
• Maksimum gerilim aralığı: 190 V DC ila 290 V DC
• 1200 W yüksek voltajlı DC güç modülü (PHD1K2S12 serisi):
• Adlık gerilim aralığı: 240 V DC ila 380 V DC
• Maksimum gerilim aralığı: 190 V DC'den 400 V DC'ye kadar

Adlık giriş akımı

• 600 W AC&240 V DC güç modülü (PAC600S12 serisi):
• 8 A (100 V AC'den 240 V AC'ye)
• 4 A (240V DC)
• 1000 W DC güç modülü (PDC1000S12 serisi): 30 A (-48 V DC -60 V DC)
• 1200 W yüksek voltajlı DC güç modülü (PHD1K2S12 serisi): 8 A

Şasi güç tüketimi

Maksimum güç tüketimi

349 W

Tipik güç tüketimi

• 194 W (100% işlem gücü, 48 portu olan SFP + yüksek hızlı kablolar ve 6 portu olan QSFP 28 yüksek hızlı kablolar, çift güç modülleri)
• 240 W (100% işlem gücü, tüm optik portlarda kısa mesafe optik modülleri, çift güç modülleri)

Şasi ısı dağılımı

Maksimum ısı dağılımı

1191 BTU/saat

Tipik ısı dağılımı

• 662 BTU/saat (100% verim, 48 portu olan SFP+ yüksek hızlı kablolar ve 6 portu olan QSFP28 yüksek hızlı kablolar, çift güç modülleri)
• 819 BTU/saat (100% verim, tüm optik portlarda kısa mesafe optik modülleri, çift güç modülleri)

Aşırı koruma

Güç modülü:

• AC: 6 kV ortak modda ve 6 kV diferansiyel modda
• DC: Genel modda 4 kV ve farklı modda 2 kV
• HVDC: Genel modda 4 kV ve farklı modda 2 kV

Isı dağılımı

Sıcaklık dağılma modu

Hava soğutması

Hava akışı

Fan modüllerine ve güç modüllerine bağlı olarak önden arkaya veya arkadan önüne

Güvenilirlik ve kullanılabilirlik

Güç modülü yedekleme

1+1 yedek

Fan modülü yedekleme

Cihaz, sıcak bekleme modunda çalışan dört takılabilir fan modülünü destekler.Hasarlı fan modülünü hemen değiştirmeniz tavsiye edilir..

Sıcak değişim

Tüm güç modülleri ve fan modülleri tarafından desteklenir

Aradaki ortalama arıza süresi (MTBF)

45.9 yıl

Onarım için ortalama zaman (MTTR)

1.57 saat.

Kullanılabilir

0.9999960856

Teknik özellikler

İşlemci

1.4 GHz, dört çekirdekli

DRAM belleği

4 GB

NOR Flash

64 MB

NAND Flash

4 GB

Yığın

Yükleme fonksiyonunu destekleyen servis bağlantı noktası

10GE optik portlar ve 100GE optik portlar

Sertifikasyon

• Güvenlik standartlarına uygunluk
• EMC standartlarına uygunluk
• Çevre standartlarına uygunluk
