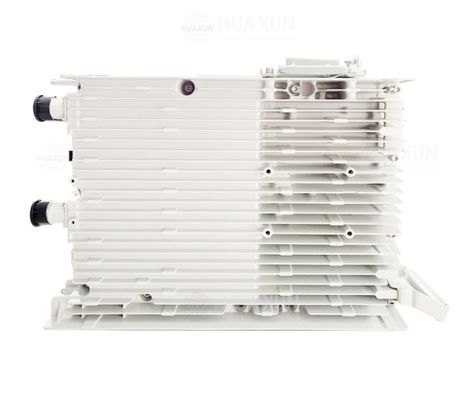

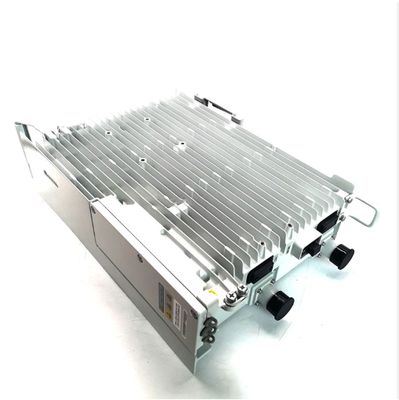

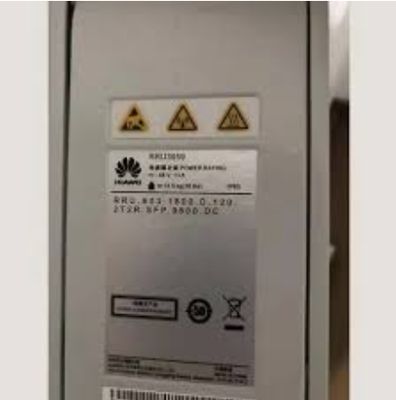

RRU3959/BBM/BYE/BPD Bir Güç kabini Tarafından Güç Sağlanan Bir Dış Mekan Uzak Radyo Ünitesi

Genel Bakış

Genel Bakış ve İşlev

• RRU3959 (ve RRU3959w), bir dış mekan uzaktan radyo ünitesidir (RRU) dağıtılmış baz istasyonu mimarilerinde kullanılır.

• RF işlevlerini yerine getirir: modülasyon, demodülasyon, taban bandı ve RF sinyallerini birleştirme/bölme.

• Yazılım tanımlı radyo (SDR) tekniklerini kullanır ve yazılım aracılığıyla mod yapılandırmalarına (çok modlu, çok bantlı) izin verir.

• Çıkış gücünü/kapasiteyi artırmak için çift verici/çift alıcı tasarımına sahiptir.

•

• Fiziksel ve Arayüz Portları
  Tablo 1-1'den:

  • RF portları: 2 × DIN konektörleri (anten sistemine)

  • CPRI portları: 2 × DLC konektörleri (BBU'ya bağlanır)

  • Güç kaynağı portu: –48 V DC sağlayan 1 dişi konektör (toolsız geçmeli tip) (voltaj aralığı –36 V ila –57 V)

  • RET portu: 1 × DB9 (Uzaktan Kontrol Ünitesi, RCU için)

  • Alarm portu: 1 × DB15 (harici alarmlar için)

  Frekans Bantları / IBW
  Frekans spesifikasyon tablolarından:

  Varyant / Tip	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 – 915	935 – 960	25
  RRU3959 E900	880 – 915	925 – 960	35
  RRU3959 1800	1710 – 1785	1805 – 1880	45
  RRU3959 2100	1920 – 1980	2110 – 2170	60
  RRU3959w 1800	1710 – 1785	1805 – 1880	75

  Kapasite (Tek modlu / Çok modlu)

  • Şu modda GSM modu (900 / 1800), RRU3959 / 3959w 8 adede kadar TRX'i destekler.

  • Şu modda UMTS (900 / 2100) modu:
     • MIMO olmadan: 6 adede kadar taşıyıcı
     • MIMO ile: 4 adede kadar taşıyıcı

  • Şu modda LTE (FDD) modu:
     • RRU3959 (1800 MHz) 2 taşıyıcıyı destekler (bant genişliği 1.4, 3, 5, 10, 15, 20 MHz)
     • RRU3959 (2100 MHz) 4 taşıyıcıyı destekler (bant genişliği 5, 10, 15, 20 MHz)
     • RRU3959w 2 LTE taşıyıcısını destekler (5, 10, 15, 20 MHz)

  • Çok modlu kombinasyonlar (GSM + UMTS, GSM + LTE, UMTS + LTE, vb.) desteklenir (bant kısıtlamaları dahilinde)

  Alıcı Hassasiyeti
  Hassasiyet tablosundan (Tablo 2-4)

  • GSM 900: –113.7 dBm (1 yönlü), –116.5 dBm (2 yönlü), –119.2 dBm (teorik)

  • GSM 1800: –114.0 dBm (1 yönlü), –116.8 dBm (2 yönlü), –119.5 dBm (teorik)

  • UMTS 900: –125.8 / –128.6 / –131.3 dBm

  • UMTS 2100: –126.1 / –128.9 / –131.6 dBm

  • LTE (FDD):
     • 900: –106.3 / –109.1 / –111.8 dBm
     • 1800: –106.6 / –109.4 / –112.1 dBm
     • 2100: –106.9 / –109.7 / –112.4 dBm

  Çıkış Gücü
  Çeşitli “tipik çıkış gücü” tablolarından ve notlardan:

  • GSM modunda (900 / 1800), taşıyıcı başına maksimum 60 W'tır (lisansa tabidir).

  • Rakım koşullarında, çıkış gücü düşürülür: 3.500–4.500 m'de → –1 dB; 4.500–6.000 m'de → –2 dB.

  • Çift LTE taşıyıcıları için, güç spektral yoğunluğu (PSD) eşleşmesi önerilir (örneğin, bant genişliği başına eşit güç).

  • Taşıyıcı başına “tipik” çıkış, moda (GSM, UMTS, LTE) ve taşıyıcı sayısına bağlıdır (belgedeki tablolara bakın)

  Güç Tüketimi ve Giriş

  • Giriş: –48 V DC (–36 V ila –57 V)

  • RRU3959 / RRU3959w, harici AC/DC modülü veya OPM15M modülü aracılığıyla AC beslemesini destekler.

  • Güç tüketimi tipik ve maksimum değerleri 25 °C'de ölçülür; yük değişimi tüketimi etkiler.

  Çevresel ve Diğer Özellikler

  • Antenlere yakın, dış mekan kurulumu için tasarlanmıştır.

  • Çalışma sıcaklığı, koruma, mekanik boyutlar vb. tam spesifikasyonun bir parçasıdır, ancak incelediğim kaynaklardan hepsini çıkarmadım.

  •
