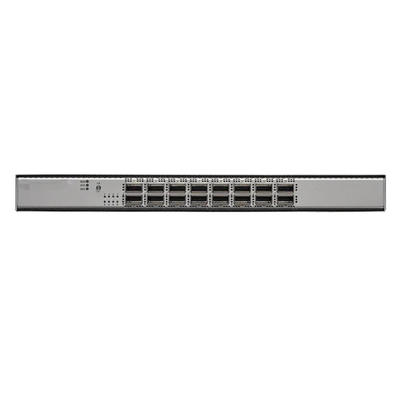

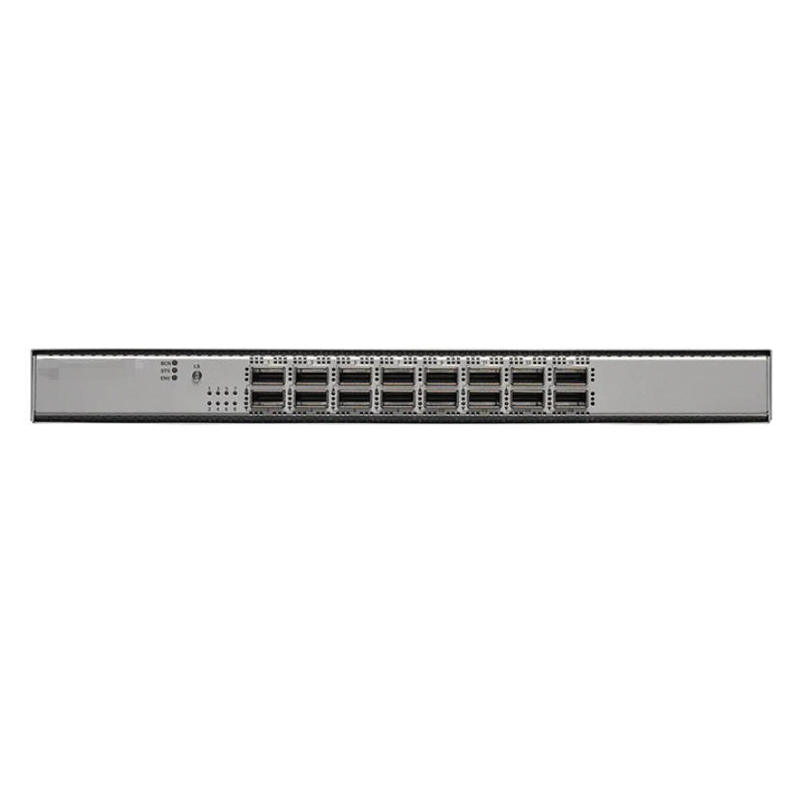

N9K-C9316D-GX 16p 400/100G QSFP-DD'li Nexus 9316D Omurga anahtarı

N9K-C9316D-GX Spesifikasyonu

Limanlar

● 16 x 400/100/40 Gbps QSFP-DD portları

Fiziksel

● Sistem belleği: 16 GB NX-OS, 24 GB ACI

● Sabit Durumlu Disk (SSD): 128 GB

● USB: 1 port

● RS-232 seri konsol portları: 1

● Yönetim portları: 2 (1 x 10/100/1000BASE-T ve 1 x 1-Gbps SFP +)

● Broadwell-DE CPU: 4 çekirdek

● Boyutları (H x W x D): 3,38 x 17,37 x 22,27 inç (8,59 x 44,13 x 56,58 cm)

Paket tamponu

● 80 MB merkezi tampon

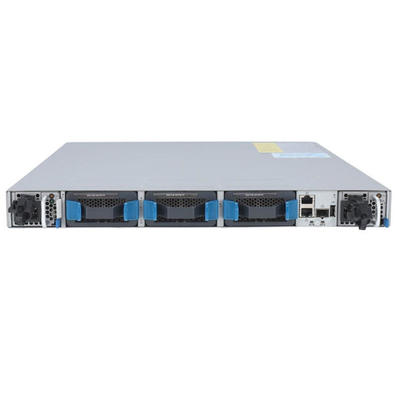

Soğutma

● Fanlar: NXA-FAN-35CFM-PI ve NXA-FAN-35CFM-PE

● 5 + 1 işten çıkarma

● Port tarafı giriş veya port tarafı egzoz hava akışı yönü

● Sıcakta değiştirilebilir: Evet

Güç

● AC:

◦ 1100 Watt (W) AC güç kaynakları (en fazla 2)

◦ 1+1 işten çıkarma

◦ % 90 veya daha yüksek verimliliğe sahip 80 Plus Platin derecelendirilmiş güç kaynağı (20 ila 100% yük)

◦ Frekans: 50 ila 60 Hz (AC)

◦ RoHS uyumluluğu: Evet

◦ Sıcak değiştirilebilir: Evet

◦ Port tarafı alım veya port tarafı egzoz seçenekleri

◦ Tipik güç: 650W (AC)

● DC:

◦ 1100 Watt (W) DC güç kaynağı (en fazla 2)

◦ 1+1 işten çıkarma

◦ % 90 veya daha yüksek verimliliğe sahip 80 Plus Platin derecelendirilmiş güç kaynağı (20 ila 100% yük)

● Yüksek voltajlı AC/DC

◦ Güç: 1200W AC, 930W DC veya 1200W HVAC/HVDC

◦ Giriş voltajı: 100 ila 240V * AC veya ¥40 ila ¥72V DC (minimum ve maksimum), ¥48 ila ¥60V DC (nominal)

Çevre

● Çalışma sıcaklığı: 32 ila 104°F (0 ila 40°C)

● Çalışma dışı (koruma) sıcaklık: -40 ila 158°F

● (-40 ila 70°C)

● Nemlilik: 5 ila 85% (kondansif olmayan)

● Yükseklik: 0 ila 13.123 ft (0 ila 4000 m)

IPv4 En Uzun Önfix Eşleşmesi (LPM) yollarının maksimum sayısı

896,000

IPv4 makine girişlerinin maksimum sayısı

896,000

Maksimum MAC adresi girişleri sayısı

256,000

Çoklu yayın yollarının maksimum sayısı

32,000

İç Kapı Yönetim Protokolü (IGMP) tarama gruplarının sayısı

Nakliye: 8000

En fazla: 32,000

Erişim Kontrol Listesi (ACL) girişlerinin maksimum sayısı

İletişim motorunun her diliminde:

● 5000 giriş

● 2000 çıkış

● Maksimum: 20.000 giriş, 8000 çıkış

En fazla VLAN sayısı

3967

Sanal Yönlendirme ve İletişim (VRF) örneklerinin sayısı

Nakliye: 1000

En fazla: 16.000

ECMP yollarının maksimum sayısı

64

Liman kanallarının maksimum sayısı

512

Bir liman kanalında en fazla bağlantı sayısı

32

Aktif SPAN oturumlarının sayısı

4

Hızlı bir VLAN'a ilişkin genişleme ağacı (RPVST) örneklerinde en fazla VLAN sayısı

3967

Hot-Standby Router Protocol (HSRP) gruplarının maksimum sayısı

490

Çoklu Çaplama Ağacı (MST) örneklerinin maksimum sayısı

64

Cisco Tetration Analytics platformu için kullanılan akış tablosu boyutu

64,000

Ağ Adresi Çevirisi (NAT) girdilerinin sayısı

1023

Yönetmelik uyumluluğu

Ürünler, 2004/108/EC ve 2006/95/EC direktivlerine göre CE işaretlerine uygun olmalıdır.

Güvenlik

● UL 60950-1 İkinci Baskı

● CAN/CSA-C22.2 No. 60950-1 İkinci Baskı

● EN 60950-1 İkinci Baskı

● IEC 60950-1 İkinci Baskı

● AS/NZS 60950-1

● GB4943

EMC: Emisyonlar

● 47CFR Bölüm 15 (CFR 47) Sınıf A

● AS/NZS CISPR22 Sınıf A

● CISPR22 Sınıf A

● EN55022 Sınıf A

● ICES003 Sınıf A

● VCCI Sınıf A

● EN61000-3-2

● EN61000-3-3

● KN22 A Sınıfı

● CNS13438 Sınıf A

Not: Cisco Nexus N9K-C9364C tüm yapılandırmalarda EMC Radyasyonlu Emisyon standartlarını geçerli kılar.Tek istisna ise Cisco parça numarası 10-3142-02 (veya 10-3142-01) 40'tan fazla fişlenebilir optik kullanılmasıdır..

EMC: Bağışıklık

● EN55024

● CISPR24

● EN300386

● KN 61000-4 serisi

RoHS

Ürün, kurşunlu toplar ve kurşunlu toplar için istisnalar dışında RoHS-6 uyumludur.
Basınçlı bağlantılar.
