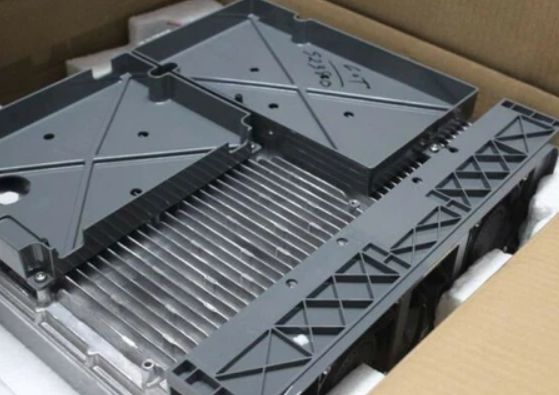

472181A FSMF (Esnek Sistem Modülü Kumaşı), Nokia Flexi Multiradio baz istasyonu için bir taban bandı işleme ve kontrol ünitesi

Nokia 472181A, Nokia Flexi Multiradio baz istasyonu için bir taban bant işleme ve kontrol ünitesi olan FSMF (Yüksek Güçlü Sistem Modülü Kumaş) 'dir.raf montajı tasarımı, isteğe bağlı taşıma ve güç genişleme modülleri ve çeşitli düzenlemelere uygunluk.

• Rolü: Flexi Multiradio platformu için temel bant birimi (BBU), taban bant işleme, sinyal yönetimi ve koordinasyonu ile ilgilenir.
• Kapasite: Çoklu sektörleri ve taşıyıcıları destekler, iki Baseband Expansion Module (FBBC) ekleyerek kapasite genişletilebilir.
• Çok standartlı destek: GSM, WCDMA ve LTE'yi eşzamanlı olarak çalıştırabilir.
• Limanlar:
  • Optik: RRU bağlantısı için birden fazla SFP/SFP+ optik bağlantı noktası (örneğin 1-3GE(e)/1-3GE(o)) ve bir SFP genişleme bağlantı noktası.
  • Elektrikli: 1x S1 iletim RJ45 elektrikli bağlantısı.
  • İç: 2x QSFP, taban band genişlemesi için iç konektörler.
  • Diğerleri: Dış alarm, senkronizasyon ve yerel bakım bağlantıları.
• Senkronizasyon: Entegre GPS1588V2.
• Güç: Dört güç çıkışı (-48V) ile isteğe bağlı güç dağıtım alt modülü.

• Boyutları: 447mm x 130mm x 420mm
• Ağırlık: 15kg
• Form Faktörü: Kompakt, 3U yüksekliğinde, 19 inçlik raf montajı.
• Soğutma: Yüksek güvenilirlik için aktif soğutma.

• Modüler genişleme: FBBC modülleri (daha fazla optik port ve kapasite için) veya FTIF modülleri (ek taşıma özellikleri için) ile genişletilebilir.
• Ulaşım: Entegre yüksek kapasiteli Ethernet ulaşımı.
• Uygunluk: FCC Bölüm 15 ve AB RoHS direktiflerine uygun.
