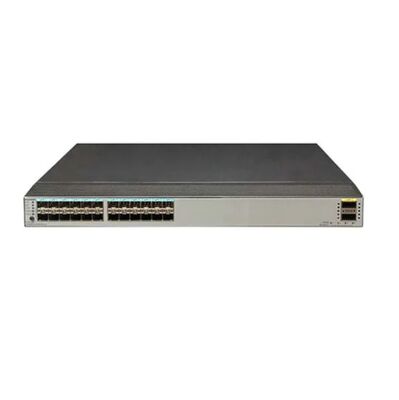

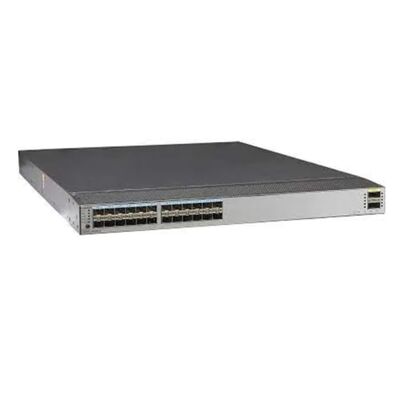

CE6810-24S2Q-LI-F, Huawei CE6810 Değiştirici, 24x10G SFP+/2x40GE QSFP+/Güç Modülü Yok

Ürün kodu

CE6810-24S2Q-LI-F

Bölüm Numarası

02350GUC

Yazılım sürümü

V100R005C10 ve sonrası

Sabit GE arayüzleri

Hiçbiri

Sabit 10GE arayüzleri

24*10GE SFP+

Sabit 40GE arayüzleri

2*40GE QSFP+

40GE arayüzü dört 10GE arayüzüne bölünebilir.

Sabit 100GE arayüzleri

Hiçbiri

Değiştirme Kapasitesi

640 Gbit/s

Gönderme oranı

480 Mpps

İsimlendirilmiş gerilim aralığı (güç modülü ile)

100 V AC'den 240 V AC'ye, 50/60 Hz

-48 V DC ile -60 V DC arasında

Maksimum güç tüketimi

171W

Hava akışı tasarımı

Önden arkaya veya arkadan önüne

Boyutlar (W x D x H)

442 mm x 600 mm x 43,6 mm

Ağırlık (tamamen yüklenmiş)

10.1 kg (22.3 lb)

①

24 10GE SFP+ Ethernet optik bağlantı noktası

②

İki 40GE QSFP+ Ethernet optik portu

①

Güç kaynağı yuvası 1

②

Fan yuvası 1

③

Konsol portu

④

Barkod etiketi

⑤

Fan yuvası 2

⑥

Güç kaynağı yuvası 2

⑦

USB bağlantısı

⑧

ETH yönetim limanı

Model

Açıklama

eSFP-GE-SX-MM850

Optik Alıcı, eSFP, GE, Çok Mod Mod Modülü ((850nm, 0.55km, LC)

SFP-GE-LX-SM1310

Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 10km, LC)

S-SFP-GE-LH40-SM1310

Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1310nm, 40km, LC)

S-SFP-GE-LH40-SM1550

Optik Alıcı, eSFP, GE, Tek Mod Mod Modülü ((1550nm, 40km, LC)

SFP-10G-USR

10GBase-USR Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.1km, LC)

OMXD30000

Optik Alıcı, SFP+, 10G, Çok Mod Mod Modülü ((850nm, 0.3km, LC)

QSFP-40G-iSR4

40GBase-iSR4 Optik Alıcı,QSFP+,40G,Çok modlu (850nm,0.15km,MPO) (Dört SFP + Optik Alıcıya bağlan)

QSFP-40G-LR4

40GBase-LR4 Optik Alıcı, QSFP+, 40GE, Tek Mod Mod Modülü ((1310nm,10km,LC)

SFP-1000BaseT

Elektrik Alıcı,SFP,GE,Elektrik Arayüz Modülü ((100m,RJ45)

FAN-40EA-F

Fan box ((EA,Front to Back,FAN panel side intake)

FAN-40EA-B

Fan kutusu ((EA,Back to Front,FAN panel side exhaust)

Ürün kodu

CE6810-24S2Q-LI-F

CE6810-32T16S4Q-LI-B

CE6810-48S4Q-EI

Yazılım sürümü

V100R005C10 ve sonrası

V100R005C10 ve sonrası

V100R003C00 ve sonrası

Sabit 10GE arayüzleri

24*10GE SFP+

32*10GBASE-T

16*10GE SFP+

48*10GE SFP+

Sabit 40GE arayüzleri

2*40GE QSFP+

40GE arayüzü dört 10GE arayüzüne bölünebilir.

4*40GE QSFP+

40GE arayüzü dört 10GE arayüzüne bölünebilir

4*40GE QSFP+

40GE arayüzü dört 10GE arayüzüne bölünebilir.

Sabit 100GE arayüzleri

Hiçbiri

Hiçbiri

Hiçbiri

Değiştirme Kapasitesi

640 Gbit/s

1.28 Tbit/s

1.28 Tbit/s

Gönderme oranı

480 Mpps

960 Mpps

960 Mpps

Maksimum güç tüketimi

171W

288W

238W

10G Base-T portları

0

SFP+ Portları

24

QSFP+ Portları

2

Değiştirme Kapasitesi

640 Gbit/s

Gönderme oranı

480 Mpps

Hava akışı tasarımı

Önden arkaya veya arkadan önüne

Aygıt Sanalleştirme

İstack

Süper Sanal Kumaş (SVF)

Ağ Sanalleştirme

M-LAG

VM Bilinçlendirme

Agile denetleyici

Ağ Yaklaşımı

FCoE

DCBX, PFC ve ETS

Programlanabilirlik

OpenFlow

OPS

Açık kaynak ve özelleştirme programlaması için Linux konteyneri

Trafik Analizi

Netstream

sFlow

VLAN

VLAN'lara erişim, ana ve hibrit arayüzler eklemek

Öntanımlı VLAN

QinQ

MUX VLAN

GVRP

ACL

Girme: 1,250
Çakmak: 500

MAC Adres Tablosu

En fazla: 128k

Dinamik öğrenme ve MAC adreslerinin yaşlanması

Statik, dinamik ve kara delik MAC adresleri

Kaynak MAC adreslerine dayalı paket filtreleme

Portlar ve VLAN'lara dayalı MAC adresi sınırlaması

ARP (maksimum)

1.5k.

IPv4 FIB (maksimum)

1.5k.

IP yönlendirmesi

RIP, OSPF, BGP ve IS-IS gibi IPv4 yönlendirme protokolleri

IPv6 FIB (maksimum)

/

Çoklu yayın FIB (maksimum)

/

Çoklu yayın

IGMP'yi araştırmak.

Güvenilir

LACP

STP, RSTP, VBST, MSTP

BPDU koruma, kök koruma ve döngü koruma

Akıllı bağlantı ve çoklu örnek

DLDP

ERPS (G.8032)

VRRP, VRRP yük dengeleme ve VRRP için BFD

QoS

Katman 2 başlıklarına, Katman 3 protokollerine, Katman 4 protokollerine ve 802.1p önceliğine dayalı trafik sınıflandırması

ACL, CAR, yeniden işaretleme ve zamanlama eylemleri

PQ, WRR, DRR, PQ + WRR ve PQ + DRR dahil olmak üzere kuyruğu zamanlama algoritmaları

WRED ve kuyruğu düşürmek de dahil olmak üzere tıkanıklık önleme mekanizmaları

Trafik şekillendirilmesi

Yapılandırma ve Bakım

Konsol, Telnet ve SSH terminalleri

SNMPv1/v2c/v3 gibi ağ yönetimi protokolleri

Dosya yükleme ve FTP ve TFTP üzerinden indirme

BootROM yükseltmesi ve uzaktan yükseltme

802.3az Enerji verimli Ethernet (EEE)

Sıcak lekeler

Kullanıcı işlem günlüğü

ZTP

Güvenlik ve Yönetim

802.1x kimlik doğrulama

Kullanıcı seviyelerine dayalı komut satırı yetkisi kontrolü, yetkisiz kullanıcıların komutları kullanmasını engeller

DoS, ARP ve ICMP saldırı savunmaları

Liman yalıtımı, liman güvenliği ve yapışkan MAC

IP adresinin, MAC adresinin, arayüz numarasının ve VLAN kimliğinin bağlanması

AAA, RADIUS ve HWTACACS dahil olmak üzere kimlik doğrulama yöntemleri

Uzaktan Ağ İzleme (RMON)

Boyutlar (W x D x H)

442 mm x 600 mm x 43,6 mm

Ağırlık (tamamen yüklenmiş)

10.1 kg (22.3 lb)

Çevre parametreleri

Çalışma sıcaklığı: 0°C'den 40°C'ye (32°F'den 104°F'ye) (0m'den 1800m'ye)
Depolama sıcaklığı: -40°C - 70°C (-40°F - 158°F)
Nispi nem: RH% 5 ila 95%, yoğunlaşmayan

Çalışma Voltajı

AC: 90V ila 290V
DC: -38.4V ila -72V

Maks. Güç tüketimi

171W
