1. Özet
800G QSFP-DD DR8optik alıcı-verici, modern hiper ölçekli veri merkezleri için çok önemli bir bileşendir ve yapay zeka ve bulut bilişimin bant genişliği taleplerini karşılamak için toplam 800 Gbps veri hızı sunar. Bir şirketinde faaliyet gösteriyor1310 nm dalga boyu, bu modülün kullandığı8x100G PAM4mesafelere kadar verileri tek modlu fiber (SMF) üzerinden iletmek için modülasyon500 metre. Yüksek yoğunluklu ortamlar için tasarlanan bu ürün, kısa mesafeli çok modlu çözümler ile uzun mesafeli tek modlu optikler arasındaki boşluğu doldurarak omurgadan yaprağa ara bağlantılar için maliyeti optimize edilmiş bir yol sunar.

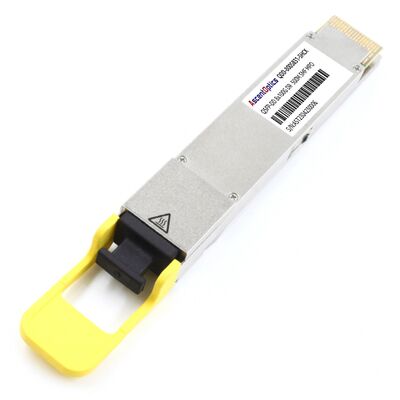

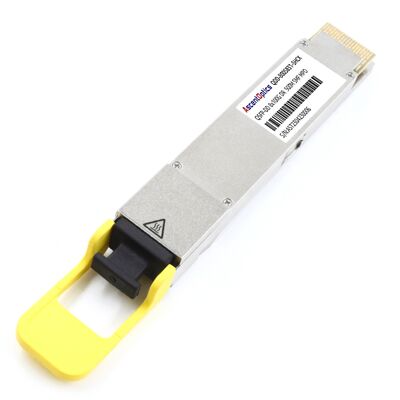

Şekil 1, 800G QSFP-DD DR8 MPO'nun ön panelini göstermektedir.
2. Nedir: 800G DR8'in Teknik Tanımı
800G QSFP-DD DR8(Çift Yoğunluk), yüksek verimli Ethernet bağlantıları için tasarlanmış, çalışır durumda takılabilir, paralel bir fiber optik modüldür.
-
Modülasyon: Fayda sağlarPAM4 (Darbe Genlik Modülasyonu 4 seviyeli)800 Gbps verimine ulaşmak için şerit başına 106,25 Gbps hızında.
-
Optik Motor: Modülde 1310nm lazer dizisi bulunur; genellikleEML (Elektro-absorbsiyon Modülasyonlu Lazer)veyaSilikon Fotoniği—ve bir PIN fotodiyot dizisi.
-
Form Faktörü: QSFP-DD arayüzü, 8 hatlı bir elektrik arayüzü kullanarak eski QSFP sistemleriyle geriye dönük uyumluluğu korurken bağlantı noktası yoğunluğunu da iki katına çıkarır.
-
Bağlayıcı: Genellikle bir kişi kullanırMPO-12 veya MPO-16 APC konektörüparalel tek modlu fiber üzerinden yüksek kaliteli sinyal iletimi için düşük geri yansıma sağlar.
Hızlı Özellikler.
| Parametre |
Şartname |
| Form Faktörü |
QSFP-DD |
| Veri Hızı |
800Gbps |
| Tip |
DR8 |
| Bağlayıcı |
MPO-12/APC |
| Dalgaboyu |
1310 nm (CWDM4) |
| Bulaşma |
500m SMF |
| Sıcaklık |
0~70°C (Ticari) |
| Uyumluluk |
MSA, IEEE 802.3ck |
3. Neden: Neden SR8 yerine 800G DR8'i seçmelisiniz?
Modern veri merkezi yöneticileri "mesafe ve maliyet" darboğazıyla karşı karşıyadır. SR8 (850nm) modülleri çok modlu fiberde 100m ile sınırlıyken,800G DR8Daha büyük tesisler için gerekli erişimi sağlar.
Temel Stratejik Avantajlar:
-
Genişletilmiş Erişim (500m): G.652 tek modlu fiber için özel olarak tasarlanmış olup, SR8'in ulaşamadığı sıralar arası ve koridorlar arası bağlantıya olanak sağlar.
-
Güç ve Termal Verimlilik: Bir temel üzerine inşa edilmiş7 nm DSP mimarisiModül, AI kümelerinde kararlı PUE'yi (Güç Kullanım Etkinliği) korumak için kritik olan güç tüketimini (genellikle <16W) optimize eder.
-
Geleceğe Hazır Koparma Yeteneği: DR8, bir 800G bağlantı noktasının iki 400G DR4 veya sekiz 100G DR1 modülüne bağlanmasına izin vererek, çıkış yapılandırmaları için benzersiz bir şekilde uygundur.
-
Tek Modlu Kararlılık: VCSEL tabanlı çok modlu modüllerin aksine, 1310nm tek modlu optikler üstün sinyal kararlılığı ve mesafe boyunca daha düşük dağılım sunar.
4. Nasıl: Başvuru ve Uzman Uygulaması
Endüstriyel bir yapay zeka ağı senaryosunda,800G QSFP-DD DR8kumaşın Sırt katmanına yerleştirilir.
-
Kurulum: 800G anahtarlarını bağlarken mühendisler şunları kullanmalıdır:APC (Açılı Fiziksel Temaslı) MPO kablolarıyüksek yansımalı PAM4 sinyallerinin neden olduğu sinyal bozulmasını önlemek için.
-
Uyumluluk: Modüllerimiz %100 garanti sağlamak için Arista, Cisco ve NVIDIA/Mellanox platformlarında titizlikle test edilmiştirEEPROM/I2C uyumluluğuve kusursuz entegrasyonCMIS 5.0izleme araçları.
-
Patlama Senaryoları: Tek modlu MPO'dan LC'ye bağlantı kablosu kullanan 800G DR8, yüksek yoğunluklu bir "hub" görevi görerek buluşma odasında kablo yönetimini basitleştirir.
5. SSS (Sık Sorulan Sorular)
S1: 800G DR8'in maksimum iletim mesafesi nedir?C: 800G DR8 maksimum bağlantı uzunluğunu destekler500 metrestandart G.652 tek modlu fiber (SMF) üzerinde yer alır ve bu da onu kampüs ölçeğindeki veri merkezi ara bağlantıları için ideal kılar.
S2: 800G DR8 MPO-12 veya MPO-16 ile uyumlu mu?C: Bu, belirli donanım sürümüne bağlıdır. Standart DR8 modülleri genellikle birMPO-12/APC8 kanallı iletim için arayüz, ancak bazı yüksek yoğunluklu versiyonlar MPO-16 gerektirebilir.
S3: 800G DR8'i 800G SR8'e bağlayabilir miyim?C: Hayır. Bu modüller uyumsuzdur çünkü farklı dalga boyları (1310nm vs. 850nm) ve farklı fiber türleri (Tek modlu vs. Çoklu mod) kullanırlar.
S4: Bu modül Dijital Tanılama İzlemeyi (DDM) destekliyor mu?C: Evet, tamamen destekliyorDDM/DOMCMIS arayüzü aracılığıyla sıcaklık, voltaj ve Tx/Rx optik gücünün gerçek zamanlı izlenmesine olanak tanır.
S5: 800G DR8'deki Silikon Fotonik teknolojisinin faydaları nelerdir?C: Silicon Photonics versiyonları, özellikle yüksek yoğunluklu 800G anahtar ortamlarında, geleneksel EML lazerlere kıyasla genellikle bit başına daha düşük maliyet ve gelişmiş termal güvenilirlik sağlar.
S6: 800G DR8 için hangi garanti verilmektedir?C: Biz bir3 yıllık sınırlı garantive çeşitli anahtar satıcıları için uyumluluk doğrulaması ve ürün yazılımı güncellemeleri de dahil olmak üzere ömür boyu teknik destek.
6. Sonuç
800G QSFP-DD DR8AI çağında yüksek bant genişliği, orta erişimli tek modlu bağlantı için kesin çözümdür. 1310 nm stabiliteyi QSFP-DD form faktörünün yoğunluğuyla birleştirerek ağınızın önümüzdeki on yıllık veri büyümesine hazır olmasını sağlar.
