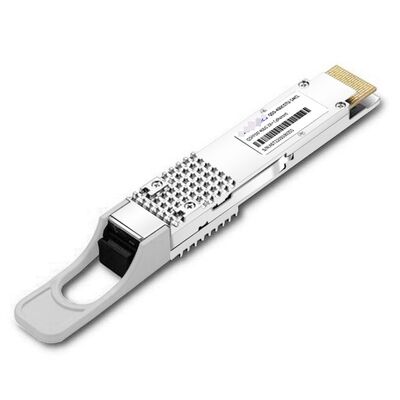

Ürün Genel Görünümü
TS-QD-CO4H-ZRPC, modern Veri Merkezi Bağlantısı (DCI), metropol ağları için özel olarak tasarlanmış yüksek performanslı 400G QSFP-DD Açık ZR + tutarlı Optik Alıcı Modülüdür.ve bölgesel uzun mesafeli optik taşıma uygulamalarıBu modül, Open ZR + MSA ve OIF 400ZR standartlarına tam uyumludur. Bu modül, ağ operatörlerinin, genel dağıtım karmaşıklığını azaltırken bant genişliğini verimli bir şekilde ölçeklendirmelerini sağlar.
Bu tutarlı alıcı, en son 7nm DSP ASIC, ultra dar hat genişliği ayarlanabilir C bantlı lazerler (1528.77nm'den 1567.13nm'e kadar) ve yüksek hassasiyetli tutarlı alıcıları birleştirir.Esnek destekleyerek, ileri PM-QPSK ve PM-16QAM modülasyon biçimleriyle birleştirilen çoklu oranlı iletimler (100G/200G/300G/400G),TS-QD-CO4H-ZRPC, maksimum fiber kapasitesi ve tek modlu fiber (SMF) bağlantıları üzerinden genişletilmiş iletim mesafesi arasında optimum bir denge sağlar.

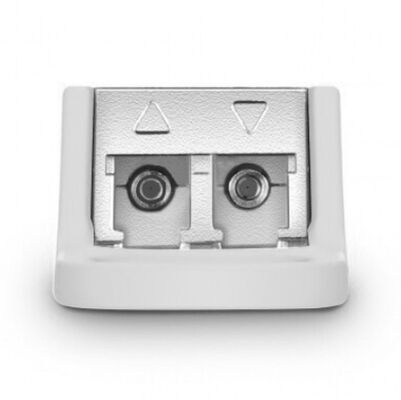

Şekil 1, 400G QSFP-DD OPEN ZR + ön panelini göstermektedir.
Ana Özellikler ve Faydaları
-
Çoklu Hızlı tutarlı iletim: Farklı ağ topolojilerine uymak için 100G, 200G, 300G ve 400G'de ayarlanabilir işletim modlarını destekler.
-
Açık Mimarlık: Güçlü çok satıcılı interoperabiliteyi ve ağ donanımını koparmayı sağlamak için Open ZR + çerçevesine inşa edilmiştir.
-
IP-over-DWDM Verimliliği: Yüksek yoğunluklu yönlendirme ve anahtarlama platformlarına doğrudan takılır, hacimli, bağımsız harici transponder raflarına olan ihtiyacı ortadan kaldırır.
-
Genişletilmiş Erişim: Genişletilmiş hat sistemleri ile eşleştirildiğinde tam 400G kapasitesinde 450 km'ye veya 100G'de 2000 km'ye kadar erişebilir.
-
Gelişmiş FEC (İleri Hata Düzeltme): Yüksek kodlama kazancı ve optik bozukluklara olağanüstü tolerans için açık FEC (O-FEC) özellikleri.
Ayrıntılı teknik özellikler
| Kategorisi |
Parametreler |
Özellik Profili |
| Genel Özellikler |
Model / parça numarası |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OPEN ZR+ |
|
Form Faktörü |
QSFP-DD (Hardware-Rev6.3, CMIS-Rev5.2 uyumlu) |
| Optik Performansı |
Dalga boyu aralığı |
Tam C Bant Düzenlenebilir (1528.77nm ~ 1567.13nm) ±1.5 GHz istikrarlı |
|
Modülasyon biçimleri |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Optik bağlantı bütçeleri |
TX Gücü: -0.5 dBm (Özenli); RX Giriş Aralığı: 0 ila -18 dBm |
| Erişim ve Tolerans |
İletişim mesafesi |
Genişletilmiş: 400G ≤ 450km / 100G ≤ 2000km. |
|
CD Toleransı |
±40,000 ps/nm (PM-QPSK); ±10,000 ps/nm (PM-16QAM) |
| Elektrik & Arayüz |
Güç tüketimi |
Tipik: 18W-22W. Maksimum: 24W (tam yük altında) |
|
Bağlantılar / Arayüz |
Çifte LC/UPC Optik Bağlantısı; 76-pin elektrikli CEI-56G-VSR |
Mimarlık Karşılaştırması: Açık ZR + karşı Standart OIF 400ZR
Açık ZR + ve standart 400ZR protokolleri arasındaki tasarım seçimlerini anlamak, verimli bir omurga dizaynı için kritik önem taşır.Aşağıdaki tablo, TS-QD-CO4H-ZRPC'nin neden bölgesel veri ağları için daha fazla çok yönlülük sunduğunu göstermektedir.:
| Ağ Kriterleri |
400G Açık ZR+ (TS-QD-CO4H-ZRPC) |
Standart OIF 400ZR |
| Hedef Uygulama |
Metro, bölgesel ve çoklu mesafeli DWDM bağlantıları |
Kısa menzilli nokta-noktadan kenar DCI bağlantıları |
| En fazla 400G erişim |
450 km - 1000 km'ye kadar (artırılmış hat sistemleri yoluyla) |
120 km'ye kadar sınırlı |
| Çeşitli oranlı işlem |
Evet (Dinamik olarak 100G/200G/300G/400G'de ölçeklenebilir) |
Sadece sabit 400G modu |
| Makine Multiplexing |
Hem Ethernet hem de OTN (OTU4/OTU CN) konteynerlerini destekler |
Kesinlikle Ethernet (400GbE) ile sınırlıdır |
| İleri Hata Düzeltmesi |
O-FEC (Yüksek kazanç, 11.6dB net kodlama kazancı) |
C-FEC (Concatenated FEC, daha düşük kazanç) |
Sık Sorulan Sorular
S1: Geleneksel transponderlere göre Open ZR + dağıtmanın ana mimari faydaları nelerdir?
A: TS-QD-CO4H-ZRPC gibi Açık ZR + modüllerinin uygulanması IP-over-DWDM (IPoDWDM) 'i sağlar. Koheren optikleri doğrudan kenar anahtarlarının veya çekirdek yönlendiricilerin içine yerleştirerek,Operatörler ara transponder şasiyi kaldırır.Bu, ayak izini azaltır, sermaye harcamalarını (CapEx) azaltır, soğutma faturalarını düşürür ve ağ katmanı yönetimini basitleştirir.
S2: Bu modül Cisco, Arista ve diğer üçüncü taraf anahtarlarıyla sorunsuz bir şekilde bağlantı kurabilir mi?
Modül, standart MSA QSFP-DD boyutlarına sıkı bir şekilde uymaktadır ve sağlam marka çaplı donanım birlikte çalışmasını sağlamak için CMIS 5.2 yapılandırma çerçevelerini izlemektedir.Çünkü bireysel donanım satıcıları farklı EEPROM kodlama doğrulamalarını uyguluyorLütfen sipariş verirken hedef sunucu platformunuzu (örneğin Cisco Catalyst/NEXUS, Arista, Juniper veya Huawei) mühendislik ekibimize bildirin, böylece en uygun yazılım uyumunu başlatabiliriz.
S3: Koherent bağlantı devreye girmesi için hangi teknik onboarding ve satış sonrası yardımları sunuyorsunuz?
A: Koherent dağıtımlar, hat tarafı konfigürasyonları, OSNR yönetimi ve optik güç dengeleri ile ilgili kesin parametreler gerektirir.Bağlama mühendisliği bütçesi hesaplamalarına yardımcı olan üst düzey optik ağ alan mühendislerine doğrudan erişim sağlıyoruz., uzaktan devreye girme danışmanlığı, önceden doğrulama test adımları ve temiz BER marjlarını garanti etmek için canlı sorun giderme teşhisleri.
S4: Uluslararası iş müşterileri için garanti politikalarınız ve donanım değiştirme prosedürleriniz nelerdir?
A: Tüm endüstriyel sınıf optik alıcılarımız tasarım veya montaj anormalliklerini kapsayan kapsamlı 1 yıllık bir garantiye sahiptir.Hızlı uluslararası Geri Mal Onaylama (RMA) altyapımız harekete geçiyorKısa bir mühendislik teşhis incelemesinden sonra, hızlı bir şekilde değiştirilen bir donanım kiti genellikle iş depomuzdan 3 ila 5 iş günü içinde işlenir ve gönderilir.
