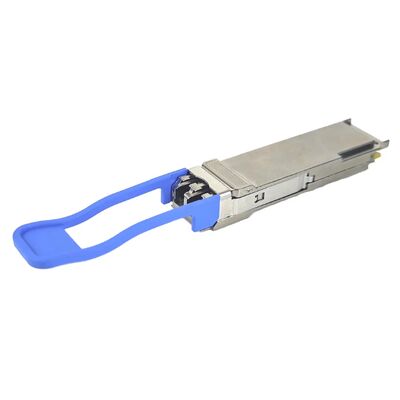

QSFP28-100G-SR4, Huawei 100G Optik Alıcı-Verici, 850nm/100m/MPO

Huawei Uyumlu QSFP28-100G-SR4, 100 Gigabit Ethernet (100GbE) ağlarında, yüksek performanslı bilgi işlem (HPC) kümelerinde ve kurumsal veri merkezlerinde kısa mesafeli veri iletimi için tasarlanmış, yüksek performanslı, çalışır durumda takılabilir bir optik alıcı-verici modülüdür. Çok modlu fiber (MMF) aracılığıyla 850 nm nominal dalga boyu üzerinde çalışan bu modül, OM3 fiber kullanarak 70 metreye, OM4/OM5 altyapısını kullanarak 100 metreye kadar güvenilir iletim mesafesi sunar.

Standart bir MPO-12 erkek optik konnektör arayüzü ve entegre Dijital Optik İzleme (DOM/DDM) ile donatılmış bu alıcı-verici, Huawei anahtarları, yönlendiricileri ve ağ arayüz kartları (NIC'ler) ile kusursuz uyumluluk sunar. Modern optik ara bağlantılar için yüksek yoğunluk, düşük güç tüketimi (genellikle 2,5 W'tan az) ve son derece sağlam güvenilirlik sunar.

Şekil 1, QSFP28-100G-SR4'ün ön panelini göstermektedir.

Huawei uyumlu QSFP28-100G-SR4, yüksek yoğunluklu kısa menzilli optik ara bağlantı mühendisliğinin zirvesini temsil eder. QSFP28 (Dörtlü Küçük Form Faktörlü Takılabilir 28) terimi, 100G veri hızları için optimize edilmiş standartlaştırılmış endüstri form faktörünü ifade eder. SR4 tanımı, 4 bağımsız iletim ve alma kanalı (şerit) kullanan "Kısa Menzilli" mimariyi belirtir.

Bu modül, verileri tek bir fiber hattan yönlendirmek yerine, toplam 100 Gbps akışını, her biri NRZ (Sıfıra Dönüşsüz) modülasyonu kullanarak 25,78125 Gbps hat hızında çalışan dört ayrı hatta böler. Arayüz, 12 fiberli bir MPO/MTP konektörü gerektirir (özellikle iletim için 4 şerit kullanır, alım için 4 şerit kullanır ve merkezdeki 4 fiberi kullanılmadan bırakır), bu da onu yerel ağları eski 10G/40G yapılarından yüksek kapasiteli 100G boru hatlarına geçirmek için kesin donanım seçeneği haline getirir.

Üçüncü taraf optik modüllerin dağıtımındaki birincil engel, Huawei VRP (Çok Yönlü Yönlendirme Platformu) gibi kurumsal işletim sistemleri içindeki yazılım kilitleme veya katı donanım doğrulama protokolleridir. Huawei uyumlu alıcı-vericilerimiz sıkı donanım doğrulamasından ve EEPROM dahili kodlama uzmanlığından geçer.

Ana bilgisayar sistemi, Huawei CloudEngine serisi gibi üst düzey anahtarlara takıldığında modülü anında tanır, dahili parametre tablolarını kusursuz bir şekilde okur ve "desteklenmeyen alıcı-verici" uyarılarını veya arayüz bağlantı noktası kapatma durumlarını tetiklemeden standart arayüz komutlarını doldurur.

Termal yönetim, büyük ölçekli veri merkezi altyapıları için kritik bir işletme maliyeti ölçüsüdür. QSFP28-100G-SR4 mimarisi, yüksek verimli 850 nm VCSEL (Dikey Boşluklu Yüzey Yayan Lazer) dizileri ve özel PIN fotodetektör yonga setleri etrafında tasarlanmıştır. Bu, alıcı-vericinin son derece optimize edilmiş bir güç zarfı altında çalışmasına olanak tanıyarak, tüm işletim termal kapsamı boyunca tipik güç dağılımını 2,5 Watt'tan daha az tutarak doğrudan soğutma yükünün azalmasına ve elektrik işletme giderlerinin (OpEx) azalmasına dönüşür.

Gerçek zamanlı ağ bakımı, optik fiziksel katman değişkenlerine ilişkin ayrıntılı görünürlük gerektirir. Bu modül, SFF-8636 endüstri anlaşmalarıyla uyumlu standart DOM (Dijital Optik İzleme) veri beslemelerini içerir. Ağ teknisyenleri, aşağıdakiler de dahil olmak üzere kritik gerçek zamanlı teşhisleri doğrudan anahtar CLI aracılığıyla izleyebilir:

• Optik İletim (Tx) Kanal başına güç seviyeleri

• Optik Alma (Rx) Kanal başına güç duyarlılığı ölçümleri

• Dahili modül çalışma sıcaklığı

• Lazer yanlılığı akım dağılımları

• Gerçek zamanlı besleme gerilimi takibi

Ağ sıralarınız arasında hatasız optik bağlantı bağlantısı kurmak için alıcı-vericiyi doğru fiber kablolama özellikleriyle eşleştirmek çok önemlidir:

• MPO-12 Konektörü: Alıcı-verici, hizalama pimlerini içeren dahili bir erkek MPO-12 optik yuvasını barındırır. Bu nedenle, fiber yama kablosunun Dişi MPO-12/MTP-12 konektöründe (pimsiz) sonlandırılması gerekir.

• Cam Elyaf Sınıfı ve Mesafe Ölçeklendirmesi:

  • 70 metreye kadar güvenilir 100G iletim mesafeleri elde etmek için OM3 Çok Modlu Fiber'i (MMF) kullanın.

  • 100 metreye kadar tam operasyonel erişim özelliklerinin kilidini açmak için OM4 veya OM5 Çok Modlu Fiber'i (MMF) kullanın.

• Optik Polarite: Standart 100G paralel optik dağıtımları, Anahtar A'nın İletim (Tx) bağlantı noktalarını Anahtar B'nin karşılık gelen Alma (Rx) bağlantı noktalarına doğru şekilde çapraz bağlamak için B Tipi MPO polarite kablolaması gerektirir.

1. QSFP28 modülünü, entegre çekme tırnağı hizalama anahtarı ana Huawei anahtar bağlantı noktasının fiziksel yönlendirme yuvasıyla aynı hizada olacak şekilde dikkatlice yönlendirin.

2. Ünitenin arka panel kafesine güvenli bir şekilde kilitlendiğini gösteren mekanik bir "klik" sesi duyuncaya kadar alıcı-vericiyi açık portun içine yavaşça kaydırın.

3. Koruyucu kauçuk toz kapaklarını hem alıcı-verici optik penceresinden hem de dişi MPO-12 yama kablosundan çıkarın. Fiberin uç yüzeyini fiber dürbünle inceleyin ve gerekiyorsa temizleyin.

4. Dişi MPO konektörünün anahtarını alıcı-verici yuvasıyla hizalayın ve sıkıca takın. Ana bilgisayar anahtarındaki bağlantı göstergesi LED'i, optik anlaşmalar tamamlandıktan sonra birkaç dakika içinde sabit yeşile geçmelidir.

Tedarik yöneticileri, 100G kampüs yapılarını ve sunucu birleştirmelerini tasarlarken sıklıkla optik ara bağlantı yollarını değerlendirir. Aşağıdaki ürün matrisi, standart 100G QSFP28 seçeneklerinin kısa menzilli SR4 modülüne göre performans özelliklerini özetlemektedir:

C: Evet, kesinlikle. Huawei uyumlu QSFP28-100G-SR4 modüllerimiz, özellikle Huawei'nin VRP yazılım kurallarına uyacak şekilde yapılandırılmış özelleştirilmiş EEPROM sistem koduyla yüklenir. Bu modülü bir Huawei anahtarına (CloudEngine 6800 veya 8800 serisi gibi) dağıttığınızda, yerel olarak başlatılır. Anahtar, onu tam olarak markalı bir orijinal modül gibi kaydederek tam CLI entegrasyonunun, telemetri okumalarının ve hatasız çalışmanın kilidini açar.

C: Alıcı-verici ucunda Dişi MPO-12 konektörüyle sonlandırılmış bir Çok Modlu Fiber (MMF) bağlantı kablosu (OM3, OM4 veya OM5 dereceli cam) kullanmalısınız. QSFP28 modülümüz dahili erkek hizalama pimlerine sahip olduğundan dişi konnektör gereklidir. Standart anahtardan anahtara bağlantılar için, vericiden alıcıya doğru şerit eşlemesini sağlamak amacıyla B Tipi Polarite MPO kablosu sipariş ettiğinizden emin olun.

C: Evet. 100GBASE-SR4 standardı doğası gereği 25,78 Gbps'de çalışan 4 ayrı paralel şeride dayandığından, bir ara yapılandırmayı kolayca yürütebilirsiniz. Dişi bir MPO-12'yi 4x Dubleks LC çok modlu dağıtım kablo demetine bağlayarak, sinyalleri aşağı akış anahtarları veya ağ arayüz kartları üzerindeki dört ayrı 25G SFP28 SR bağlantı noktasına yönlendirebilirsiniz. Ana makine anahtarı arabirim bağlantı noktanızda yapılandırma komutunu bağlantı noktası bölme veya ayırmayı girmeniz yeterlidir.

C: Bu optik alıcı-vericiyi sektör lideri 3 Yıllık Gelişmiş Değiştirme Garantisiyle destekliyoruz. Nadiren de olsa bir modülün bu süre içerisinde optik bozulma veya dahili bileşen arızası yaşaması durumunda, teknik lojistik ekibimiz ağ kesinti süresini en aza indirmek için hızlı bir ürün değişimini koordine eder. Ek olarak, uyumluluk doğrulaması, DOM analitiği sorun giderme ve ara yapılandırma soruları için uzaktan yardım sunarak ömür boyu mühendislik desteği sağlıyoruz.

C: MPO (Çoklu Fiber Push On), bu çok fiberli konnektör tipinin genelleştirilmiş uluslararası endüstri standardı adıdır. MTP®, US Conec'e ait tescilli bir ticari marka markasıdır ve bir MPO konektörünün tasarlanmış, birinci sınıf bir versiyonunu temsil eder. MTP konnektörleri standart MPO arayüzleriyle tamamen uyumludur ancak ekleme kaybını azaltan, fiber yüzey aşınmasını en aza indiren ve yüksek yoğunluklu bağlantı döngüleri boyunca fiziksel yay stabilitesini optimize eden mekanik geliştirmelere sahiptir.

C: Evet, bu modül %100 çalışırken takılabilir. Sistemi kapatmadan, komşu bağlantı noktalarını kesintiye uğratmadan veya sistem arka panelinde güç kesintilerini tetiklemeden alıcı-vericiyi çalışır durumdaki herhangi bir Huawei anahtar bağlantı noktasına takabilir veya çıkarabilirsiniz. Bu, planlanmış ağ kesintisi bakım pencerelerine ihtiyaç duymadan üretim saatleri sırasında bağlantı kapasitesini artırmanıza veya donanım bileşenlerini değiştirmenize olanak tanır.

Huawei Uyumlu QSFP28-100G-SR4 Optik Alıcı-Verici, kısa menzilli 100GbE uygulamaları için yüksek performans, düşük güç tüketimi ve maliyet verimliliğinin olağanüstü bir kombinasyonunu sunar. Gerçek Huawei sistem uyumluluğunu birinci sınıf 850nm paralel optik mimarisi ve entegre DOM tanılamalarıyla eşleştiren bu modül, kurumsal ve veri merkezi ağlarına inanılmaz derecede güvenilir, yüksek yoğunluklu bir fiber bağlantı temeli sağlar.
