Ürün Genel Görünümü
Huawei OSX010000, kurumsal, telekom, kampüs ve veri merkezi ağları arasında güvenilir uzun mesafe veri aktarımı için tasarlanmış yüksek performanslı 10GBASE-LR SFP + optik alıcıdır.1310nm dalga boyunda çalışanModül, tek modlu fiber (SMF) üzerinden 10km'ye kadar iletim mesafelerini destekler ve standart bir LC duplex konektörü kullanır.3ae 10GBASE-LR standartları ve görev kritik ağ altyapıları için istikrarlı 10Gbps bağlantı sağlar.
Huawei anahtarları, yönlendiriciler ve ağ ekipmanları için tasarlanan OSX010000, düşük güç tüketimi, mükemmel interoperabilite ve yüksek optik performans sağlar.Sıcak değiştirilebilir SFP + biçim faktörü, ağ operasyonlarını kesmeden sorunsuz bir dağıtım ve bakım sağlar.
İster bir kampüs omurgasını yükseltmek, ister bir veri merkezini genişletmek, ister bir metropol alanı ağı (MAN) inşa etmek,Huawei OSX010000, uygun maliyetli ve güvenilir bir 10G optik bağlantı çözümü sunar.

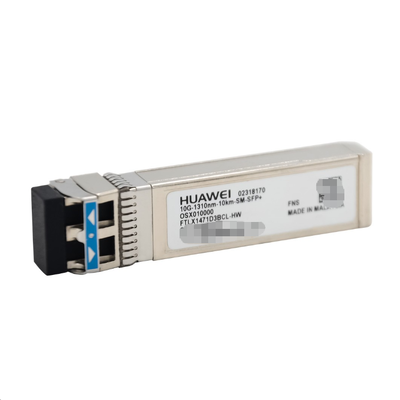

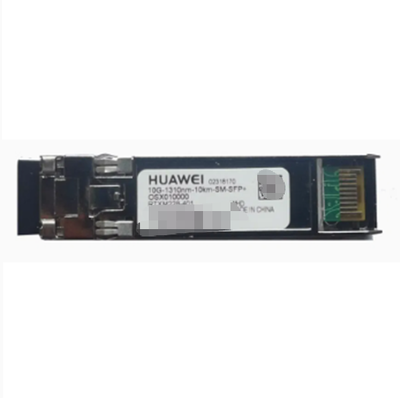

Şekil 1 OSX010000'ün ön panelini gösterir.
Temel Özellikler
✔ Orijinal Huawei Optik Modülü
✔ 10Gbps Veri Hızı
✔ 1310nm DFB Lazer Teknolojisi
✔ 10km'ye kadar iletim mesafesini destekler
✔ Tek Mod Fiber (SMF)
✔ Dupleks LC Bağlantısı
✔ SFP+ Şekil Faktörü
✔ Düşük enerji tüketimi
✔ IEEE 802.3ae 10GBASE-LR'ye tam uyumludur
✔ Dijital Optik İzleme (DOM) Desteği
✔ Kurumsal ve Veri Merkezi Hazır
Hızlı Özellikler
| Spesifikasyon |
Ayrıntılar |
| Üreticisi |
Huawei |
| Bölüm Numarası |
OSX010000 |
| Form Faktörü |
SFP+ |
| Veri oranı |
10Gbps |
| Ethernet Standartı |
10GBASE-LR |
| Dalga boyu |
1310nm |
| Elyaf Türü |
Tek Mod Fiber (SMF) |
| Maksimum mesafe |
10 km. |
| Bağlantı |
LC Duplex |
| Çalışma sıcaklığı |
0°C - 70°C |
| Dijital Tespit |
Desteklenen |
| Sıcak Değişilebilir |
- Evet. |
Teknik özellikler
| Parametreler |
Değer |
| Ürün kodu |
OSX010000 |
| Optik Arayüz |
Çifte LC |
| İletişim hızı |
10 Gbit/s |
| Merkezi Dalga Boyutu |
1310nm |
| İletişim mesafesi |
10 km. |
| Optik fiber |
G.652 SMF |
| Standart Uygunluk |
IEEE 802.3ae 10GBASE-LR |
| Göndericinin tipi |
DFB Lazer |
| Alıcı Tipi |
PIN |
| Güç aktarın |
-8,2 ila +0,5 dBm |
| Alıcı Duyarlılığı |
≤ -12.6 dBm |
| Yokoluş oranı |
≥ 3,5 dB |
| Güç tüketimi |
Düşük güç tasarımı |
| Çalışma sıcaklığı |
0°C - 70°C |
| Depolama sıcaklığı |
-40°C ila 85°C |
Özellikler Huawei tarafından yayınlanan optik modül parametrelerine dayanmaktadır.
Başvurular
Huawei OSX010000 SFP + alıcı geniş çapta dağıtılıyor:
- Kurumsal Temel Ağlar
- Veri Merkezleri
- Bulut Bilgisayar Altyapısı
- Kampüs Ağları
- Metropolitan Area Networks (MAN)
- İnternet Servis Sağlayıcıları (ISP)
- Depolama Alanı Ağları (SAN)
- Huawei CloudEngine Değiştiricileri
- Huawei S Serisi Değiştiricileri
- Huawei yönlendiricileri
Neden Huawei OSX010000'i seçiyorsunuz?
Genel üçüncü taraf optik modüllerle karşılaştırıldığında, Huawei OSX010000 üstün uyumluluk, garantili birlikte çalışabilme ve Huawei ağ ekipmanı ile optimize edilmiş firmware entegrasyonu sunar..Modül, zorlu kurumsal ortamlarda istikrarlı bir performans sağlamak için sıkı testlere tabi tutulur.
Faydalar şunları içerir:
- Ağ kesinti zamanının azalması
- Daha iyi sinyal bütünlüğü
- Yüksek aktarım güvenilirliği
- Daha uzun kullanım ömrü
- Huawei tarafından sertifikalandırılmış performans
Huawei OSX010000 vs OMXD30000
| Özellik |
OSX010000 |
OMXD30000 |
| Hız |
10G |
10G |
| Dalga boyu |
1310nm |
1310nm |
| Bağlantı |
LC Duplex |
LC Duplex |
| Elyaf Türü |
Tek Mod |
|
| Maksimum mesafe |
10 km. |
1.4km |
| Standart |
10GBASE-LR |
10GBASE-iLR |
| Sıcaklık aralığı |
0~70°C |
-40~85°C |
10 km'ye kadar erişim gerektiren standart kurumsal ve kampüs dağıtımları için OSX010000 önemli ölçüde daha uzun iletim mesafesini sağlar ve tercih edilen seçenektir.
Sık Sorulan Sorular
Huawei OSX010000'ün iletim mesafesi nedir?
Huawei OSX010000, 1310nm dalga boyunu kullanarak tek modlu lif (SMF) üzerinden 10km'ye kadar iletimi destekler.
OSX010000 Huawei CloudEngine anahtarlarıyla uyumlu mu?
Modül Huawei CloudEngine, S Serisi anahtarları ve uyumlu Huawei ağ platformları için tasarlanmış ve onaylanmıştır.
Bu modül üçüncü taraf ekipmanlarla çalışabilir mi?
Huawei cihazları için optimize edilmiş olsa da, standart 10GBASE-LR optiklerini destekleyen uyumlu SFP + portlarında çalışabilir.
Hangi fiber kablosunu kullanmalısınız?
OSX010000 çift LC tek modlu fiber (SMF) kablosu gerektirir.
Modül Dijital Optik İzlemeyi (DOM) destekliyor mu?
DOM işlevselliği, yöneticilerin optik gücü, sıcaklığı, voltajı ve alıcı durumunu gerçek zamanlı olarak izlemelerini sağlar.
Garanti süresi nedir?
Tüm nitelikli Huawei optik alıcı ürünleri için 1 yıllık garanti ve ömür boyu teknik destek sağlıyoruz.
Ürün ne kadar çabuk gönderilebilir?
Çoğu OSX010000 modülü stoktan mevcuttur ve envanterin kullanılabilirliğine bağlı olarak 1-3 iş günü içinde gönderilebilir.
Satış sonrası hizmet
Profesyonel Teknik Destek
Sertifikalı ağ uzmanlarımız şunları sağlar:
- Ürün Seçimi Yardımcılığı
- Uyumluluk Denetimi
- Yapılandırma Rehberi
- Uzaktan Sorun Çözümü
- Gönderme Tavsiyeleri
Garanti Koruması
- Gemiye gönderilmeden önce % 100 işlevsel test
- 1 Yıllık Garanti
- Ölülerin Yerine Değiştirme Servisi
- Sürekli Teknik Destek
Dünya Çapında Teslim
Dünya çapında nakliyeyi şu yollarla destekleriz:
Hızlı teslimat, proje dağıtım gecikmelerini ve ağ durgunluğunu en aza indirmeye yardımcı olur.
