Ürün ayrıntıları:
|
| Hedef Uygulamalar: | Veri, ses ve video | Form faktörü: | HWIC-4ESW = Tek geniş HWIC form faktörü |
|---|---|---|---|
| Bölüm Numarası: | HWIC-4ESW | Marka: | Cisco HWIC-4ESW |
| Vurgulamak: | cisco router switch module,cisco service module |
||

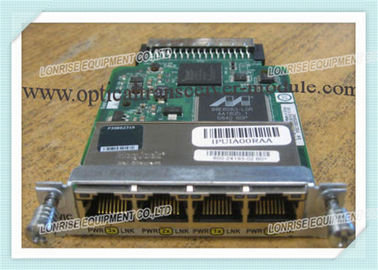

Dört port 10/100 E t hernet Switch Interface Card HWIC-4ESW Cisco Router Yüksek Hızlı WAN
Cisco 1800 (modüler)/1941, Cisco 2800/2900'de desteklenen 4 portlu 10/100 yüksek hızlı WAN arayüz kartları (HWIC) HWIC-4ESW,ve Cisco 3800/3900 serisi entegre hizmetler yönlendiricileri, küçük büyük işletmelere ve kurumsal şube müşterilerine bir cihazda geçiş ve yönlendirmeyi entegre etme seçeneği sunarBu kombinasyon, Cisco yönlendirme ve Cisco Catalyst® geçiş özelliklerinin güçlü özelliklerini kullanırken kolay bir yapılandırma, dağıtım ve yönetim sunar.
HWIC-4ESW Spesifikasyonu |
||
| Açıklama | Dört port 10/100 Et h ernet anahtar arayüz kartı Cisco Router Yüksek Hızlı WAN arayüz kartı | |
| Hedef Uygulamalar | Veri, ses ve video | |
| Desteklenen yönlendirici platformları |
● Cisco 1800 (modüler), Cisco 2800 ve Cisco 3800 serisi entegre hizmet yönlendiricileri: ● Cisco 1841 (yalnızca HWIC-4ESW'yi destekler; PoE desteği yoktur) ● Cisco 2801 ● Cisco 2811 ● Cisco 2821 ● Cisco 2851 ● Cisco 3825 ● Cisco 3845 • Cisco 1941 • Cisco 2901 • Cisco 2911 • Cisco 2921 • Cisco 2951 • Cisco 3925 • Cisco 3945 |
|
| Form Faktörü | ● HWIC-4ESW = Tek genişliğinde HWIC biçim faktörü | |
| Boyutlar (W x D x H) | ● HWIC-4ESW = 3.08 x 4.74 x 0.76 inç. | |
| Ağırlık | ● HWIC-4ESW = 79 gram | |
| Standartlar | ||
| IEEE Protokolleri |
● Et hernet: IEEE 802.3, 10BASE-T ● Hızlı Ethernet: IEEE 802.3u, 100BASE-TX ● IEEE 802.1d Spanning Tree Protokolü ● Trafik önceliği için IEEE 802.1p CoS ● IEEE 802.1q VLAN ● IEEE 802.1x Güvenlik ● IEEE 802.3x Tam Çifte ● IEEE 802.3af Power over E thernet Standartı |
|
| RFC | RFC 2284, PPP Genişletilebilir Kimlik Denetim Protokolü (EAP) | |
| MIB'ler |
● RFC 1213 ● Eğer MIB ● RFC 2037 ENTITY MIB ● CISCO-CDP-MIB ● CISCO-IMAGE-MIB ● CISCO-FLASH-MIB ●OLD-CISCO-CHASSIS-MIB ● CISCO-VTP-MIB ● CISCO-HSRP-MIB ● OLD-CISCO-TS-MIB ●CISCO-ENTITY-ASSET-MIB ●CISCO-ENTITY-FRU-CONTROL-MIB ● BRIDGE MIB (RFC 1493) |
●CISCO-VLAN-Üyelik-MIB ●CISCO-VLAN-IFINDEX-RELATIONSHIP-MIB ● RMON1- MIB ● PIM-MIB ●CISCO-STP-EXTENSIONS-MIB ● OSPF MIB (RFC 1253) ● IPMROUTE-MIB ●CISCO-MEMORY-POOL-MIB ● ET HER-LIKE-MIB (RFC 1643) ●CISCO-ENTITY-FRU-CONTROL-MIB.my ● CISCO-RTTMON-MIB ● CISCO-PROCESS-MIB ● CISCO-COPS-CLIENT-MIB |
| Yönetilebilirlik |
● SNMP ve Telnet arayüzü desteği kapsamlı bant içi yönetimi sağlar ve bir CLI yönetim konsolu bant dışı ayrıntılı yönetimi sağlar. ● Yerleşik bir Uzaktan İzleme (RMON) yazılım ajanı, gelişmiş trafik yönetimi, izleme ve analiz için dört RMON grubunu (tarih, istatistik, alarm ve olaylar) destekler. ● Bir anahtarlı port analizatörü (SPAN) portu, RMON sondası veya ağ analizatörü ile dokuz RMON grubunun tümünü izlemek için bir veya daha fazla porttan başka bir port'a trafiği yansıtabilir. ● Trivial File Transfer Protocol (TFTP), yazılım güncellemelerini merkezi bir yerden indirerek yönetme maliyetini azaltır. ● Ağ Zamanlama Protokolü (NTP), intranet içindeki tüm anahtarlara doğru ve tutarlı bir zaman damgası sağlar. ● Her port için iki LED, port bağlantısının ve hat içi güç durumunun uygun görsel göstergesini sağlar. ● Çökme bilgisi desteği, daha iyi sorun giderme için bir düğmenin çökme dosyası oluşturmasını sağlar. ● Gösterim arayüzü yetenekleri, herhangi bir arayüzün yapılandırma yetenekleri hakkında bilgi sağlar. ● Yanıt Zamanı İzleme (RTTMON) MIB, kullanıcıların HWIC anahtarı ile uzaktan bir cihaz arasındaki ağ performansını izlemelerini sağlar. |
|
| Bağlantılar ve Kablolama |
● 10BASE-T bağlantı noktası: RJ-45 bağlantıları, iki çift 3., 4. veya 5. kategorideki korunmasız bükülmüş çift (UTP) kablo ● 100BASE-TX bağlantı noktası: RJ-45 bağlantıları; iki çift 5. kategorideki UTP kablosu |
|
| Göstericiler |
● Bağlantı durumu LED: Bağlantı durumunu göstermek için port başına bir LED ● Inline güç LED: Inline güç durum göstergesi için her port sistemi başına bir LED |
|
| Güç Gereksinimleri | ||
| İç güç kaynağı | Tüm Cisco 2800 ve Cisco 3800 serisi yönlendiriciler için mevcut olan isteğe bağlı PoE sistem güç kaynağı | |
| Çıkarımlı dış güç kaynağı (RPS2300) | Cisco 2800 serisi ve Cisco 2900 serisi yönlendiriciler için isteğe bağlı | |
| Dahili fazladan güç kaynağı | Sadece Cisco 3845, 3925 ve 3945 yönlendiricisi için | |
| DC Güç Desteği | ● Cisco 2811/2911, Cisco 2821/2921, Cisco 2851/2951, Cisco 3825/3925 ve Cisco 3845/3945 yönlendiricilerinde mevcut olan DC sistem güç girişi; PoE seçeneği DC sistem güç girişi ile kullanılamaz | |
| Yazılım Destek |
● En az Cisco IOS Yazılım Sürümü 12.3 ((8) T 1841. 280 Serisi ve 3800 Serisi yönlendiriciler için: • En az Cisco IOS Yazılım Serisi 15.0 ((1) M Cisco 1900 Serisi, Cisco 2900 Serisi ve |
|
| Çevre | ||
| Çalışma sıcaklığı | 32 ila 104°F (0 ila 40°C) | |
| Çalışma Nemliği | 10 ila 85% kondansif olmayan çalışmalar; 5 ila 95% kondansif olmayan, çalışmayan | |
| Çalışma dışı sıcaklık | -4 ile 149°F arasında (-20 ile 65°C arasında) | |
| Çalışma Yüksekliği | (1000 feet başına ortalama 1.5°C) | |
| Yönetmelik Uygunluğu, Güvenlik, EMC | ● Bir Cisco 1841, Cisco 2800 veya Cisco 3800 yönlendiricisine kurulduğunda, Cisco Etherswitch HWIC yönlendiricinin kendisinin standartlarını (yasama uyumluluğu, güvenlik, EMC) karşılar.Cisco 1841 için veri sayfalarına bakın, Cisco 2800, ve Cisco 3800 serisi yönlendiriciler daha fazla ayrıntı için | |
